OWL EYE® VOLUMENSTROMMessung

LiDAR Volumenstrommessung von Schüttgütern

Weitere Infos

OWL EYE® SOFTWARE

Ihr digitales Förderband auf einen Blick.

Weitere Infos

Owl Eye®

über dem Förderband

Volumenstrommessung

Weitere Infos

Kontaktlos, effizient, permanent.

Das OWL EYE® Volumenstrommodul ermöglicht die berührungslose Erfassung von Volumen- oder Masseströmen auf Förderbändern in m³/h oder t/h.

mehr

Kernfunktionen

Präzise Volumenstrommessung in Echtzeit
OWL EYE® ermöglicht die automatische, kontinuierliche Erfassung des Schüttgutvolumenstroms – berührungslos.
Einfache Systemintegration
Durch REST API, OPC UA und Analog-Schnittstellen lässt sich OWL EYE® flexibel in Ihre bestehende Systemlandschaft einbinden
Industrietauglich & wartungsarm
Robuste Sensorik, IP65+ Schutz und minimaler Wartungsaufwand – ideal für staubige, raue Einsatzumgebungen weltweit.

OWL EYE® Volumenstrommessung

LiDAR Volumenstrommessung von Schüttgütern

Mittels 2D-LiDAR Sensorik erfasst das OWL EYE® Volumenstrommodul den Volumenstrom in m³/h oder t/h. Montiert wird das Modul 0,5–1,5 m über dem Förderband. Aus der erfassten Querschnittslinie und der Bandgeschwindigkeit wird der Durchsatz berechnet. Damit erfolgt die Messung vollständig berührungslos, was das OWL EYE® Volumenstrommodul verglichen mit der herkömmlichen Bandwaage deutlich wartungsärmer macht.

Abhängig von der Bandgeschwindigkeit und den Genauigkeitsanforderung kommen unterschiedliche Sensoren zum Einsatz.

Das OWL EYE® Volumenstrommodul lässt sich über OPC UA oder Analogsignal nahtlos in ihre Infrastruktur integrieren.

Zurück Weiter

1 2 3

Ihr digitales Förderband auf einen Blick mit der OWL EYE® Software.

Die OWL EYE® Software ist das Herzstück des Monitoring-Systems, weil Sie klare, intuitive Einblicke in Halden- und Materialbewegungen liefert – in Echtzeit und direkt im Browser.

Alle Betriebsdaten werden im OWL EYE® Dashboard angezeigt. Zudem können diese mit einer Haldenvolumenmessung kombiniert werden.

Materialdurchsatz (Volumen oder Masse pro Zeiteinheit)
Mittlere und maximale Profilhöhe

Per Klick auf einen Punkt in der Zeitreihe wird das zugehörige gescannte Querschnittsprofil in 2D geladen und visualisiert. So erfolgt die Anzeige in Echtzeit.

Einstellungen wie Messintervalle, Farbcodierungen oder Datenexporte lassen sich einfach und ohne Expertenwissen anpassen. Durch die Integration per REST API, OPC UA oder Analogsignal fügt sich die Software nahtlos in bestehende Systeme ein – für effiziente Abläufe und fundierte Entscheidungen.

Alle Messwerte und zugehörigen 2D Profile auf einen Blick

Dashboard

Dashboard

Konfiguration

Volumenstrommessung schnell konfigurieren

Einfache Konfiguration

Konfiguration

Volumenstrommessung schnell konfigurieren

Einfache Konfiguration

Technische Daten

Messgenauigkeit
Typische Messabweichung der Volumenstrommessung: ±1 %
Montagehöhe
Von 0.5m bis 1,5  m, je nach eingesetztem 3D-LiDAR-Sensor Individuell konfigurierbar für kleine Hallen bis große Außenlager.
Temperaturbereich
Betriebstemperatur: –40 °C bis +80 °C – Geeignet für den Innen- und Außeneinsatz bei extremen Bedingungen.
Datenübertragung
Kabellos via WLAN, LTE oder proprietärer Funklösung
Kabelgebunden via Netzwerkkabel (Ethernet) oder Glasfaser
→ Das System funktioniert auch ohne bestehende Infrastruktur vor Ort – bietet aber volle Anschlussfähigkeit an vorhandene Netzwerke.
Sensorreinigung
Optional: automatische Druckluftreinigung zur Minimierung von Staubablagerungen.

Funktionen

Grundfunktion: Volumenstrommessung und Bandgesundheitscheck
Automatisierte Erfassung von Materialstrom, Bandschieflauf, Massenschwerpunkt, und großen Objekten.
Protokollierung aller Messwerte mit 2D-Profil
Erfasste Schnittprofile werden zweidimensional abgebildet und dokumentiert.
Warnungen bei Schwellwertüberschreitungen
Automatisierte Meldung über: OPC UA, Analogsignale, E-Mail-Benachrichtigung
Warnung bei Förderbandhöhenüberschreitung
Direkte Alarmierung bei sicherheitskritischen Materialhöhen – ebenfalls via: OPC UA, Analoge Signale, E-Mail
Historische Aufzeichnungen der Messdaten
Alle Messdaten werden historisch aufgezeichnet – für lückenlose Analysen, Trendauswertungen und vorausschauende Wartung.

Welche Art Schüttgutlager können damit überwacht werden?

Universell einsetzbar für alle Arten von Schüttgütern

Unabhängig von Konsistenz, Dichte oder Korngröße erfasst unser OWL EYE® Volumenstrommodul eine Vielzahl unterschiedlicher Schüttgüter.

Holzprodukte: Hackschnitzel, Holzpellets, Sägemehl
Industriemineralien: Quarzsand, Kalkstein, Gips, Kaolin
Erze: Eisenerz, Kupfererz, Bauxit
Steine und Erden: Schotter, Kies, Sand, Ton
Chemische Materialien: Düngemittel, Kunststoffgranulate, Chemiepulver
Organische Materialien: Zuckerrübenschnitzel, Getreide wie Weizen, Mais, Sojabohnen

Egal, ob schwer, leicht, grob oder fein – unsere Systeme garantieren höchste Zuverlässigkeit und Präzision bei der Zustandsüberwachung.

Aber warum sollte man OWL EYE® nutzen?

OWL EYE® steht für modernste Technologie, maximale Flexibilität und echte Praxiserfahrung. Anders als viele Systeme, die unter Laborbedingungen entwickelt werden, ist OWL EYE® direkt aus dem industriellen Alltag heraus entstanden – unter realen Bedingungen bei Sachtleben Bergbau, über und unter Tage. Von der ersten Beladung bis zur finalen Logistik: OWL EYE® liefert präzise, verlässliche Daten.

State-of-the-Art Datenauswertung & Sensorik

Integrierte LiDAR-Technologie für hochpräzise 2D-Erfassung – schnell, exakt, robust.

IT-geprägtes Systemdesign

Voll integrierbar in bestehende IT- und Prozesslandschaften durch moderne Schnittstellen und Protokolle.

Sensorhersteller-unabhängige Architektur

Maximale Flexibilität bei der Wahl der Hardware – angepasst an Ihre Umgebung.

Praxiserprobt im echten Bergbau

Entwickelt und bewährt unter extremen Bedingungen – dort, wo andere nur hin verkaufen.

Schlüsselfertige Umsetzung – weltweit, flexibel, verlässlich

Wir liefern das OWL EYE® System als schlüsselfertige Lösung, maßgeschneidert auf die Anforderungen unserer Kunden. Ob als Generalunternehmen oder in enger Abstimmung mit bestehenden Teams und Elektrikern vor Ort – wir integrieren das System direkt in große Industrieanlagen, effizient und praxiserprobt.

Dank unserer modularen Struktur und flexiblen Projektabwicklung können wir weltweit agieren – von der ersten Planung über die Montage bis hin zur finalen Inbetriebnahme.

Was uns besonders macht:
Wir stehen für Ehrlichkeit, Verlässlichkeit und Handschlagqualität – bei uns ist ein Wort so verbindlich wie ein Vertrag. Das schätzen unsere Kunden: partnerschaftlich, transparent und lösungsorientiert.

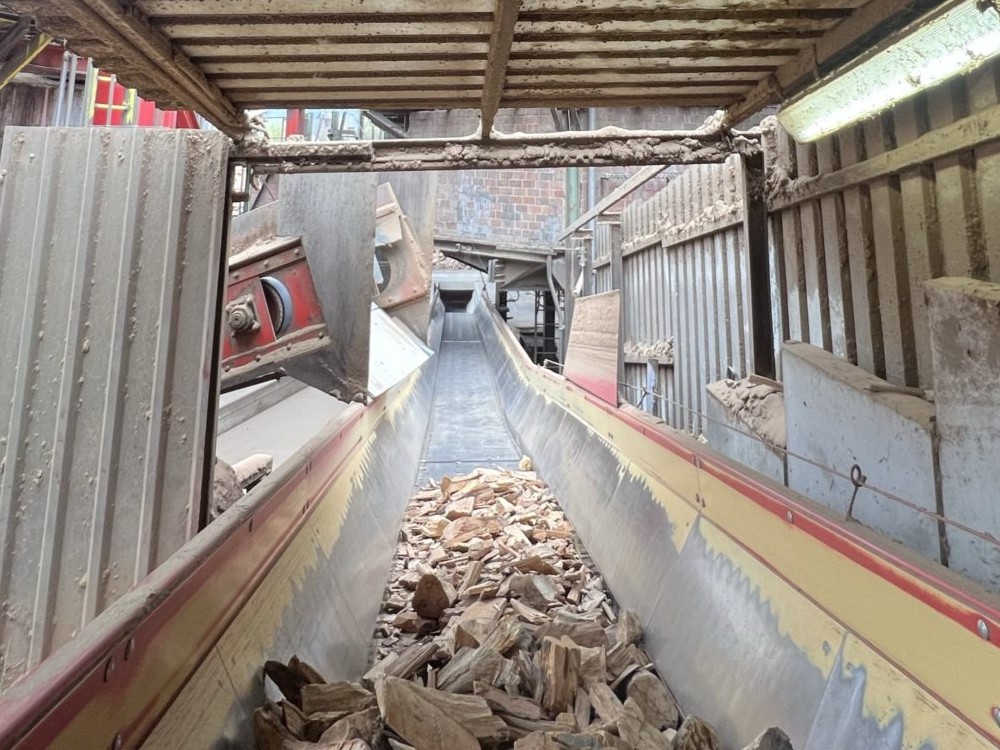

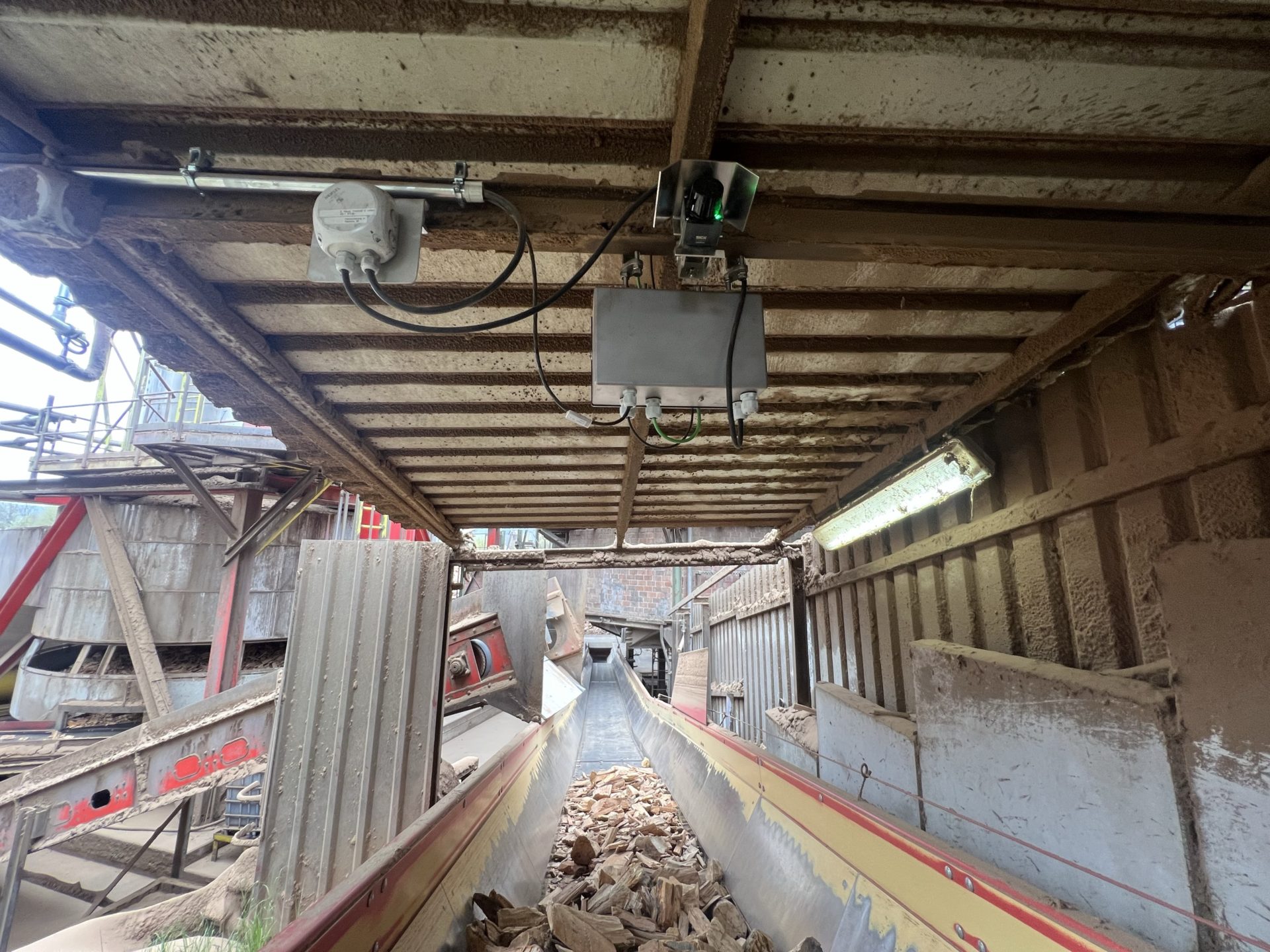

BeforeAfter

Über Uns

Wir sind Ihr Partner für die Digitalisierung Ihres Lagers. Mit unserem OWL EYE® System und der Expertise unseres Teams heben Sie die Erfassung und Berechnung Ihrer Schüttgutvolumen auf ein neues Level: modern, digital, genau.
