Stockpile Measurement Methods: 6 Ways to Measure Bulk VolumeVolumenmessung von Schüttgut: 6 Methoden im ehrlichen VergleichMéthodes de mesure des stocks : 6 façons de mesurer un volume de vrac

Anyone specifying stockpile or bulk volume measurement runs into six fundamentally different methods — and six vendor camps, each declaring theirs the only sensible one. We build LiDAR systems ourselves, and we still have a stake in an honest comparison: a customer on the wrong technology is an unhappy customer two years later. Here is the overview we wish someone had handed us at the start.

The starting question is never "which technology" but "which task". Distinguish three cases: the point-in-time inventory (quarterly or yearly, high accuracy, audit-grade), continuous stock monitoring (every shift, every hour, live into the ERP) and process measurement (volume flow on the belt, fill level in the bunker, real-time into the control system). Most bad purchases happen because a technology from one case gets sold into another.

1. Manual survey (total station, GNSS walk, pacing). The classic for the annual inventory. A surveyor walks the pile or shoots profiles.

• Strengths: No capital outlay, long established, accepted by auditors. For two piles once a year, hard to beat.
• Weaknesses: Accuracy depends on the measuring technique: pacing and simple profile shots drift 5–15% on irregular, fissured piles — with modern 3D measurement, ±1% is the standard: a terrestrial laser scanner captures the whole pile from a few setup positions with a clear line of sight — elevated at the edge, from above or, where the geometry demands it, from the pile itself (that is how we run our bulk inventory service). It remains a point-in-time survey, though: results arrive days later, and between two surveys the stock is invisible.
• Fits when: few piles, rare measurement, no live requirement.

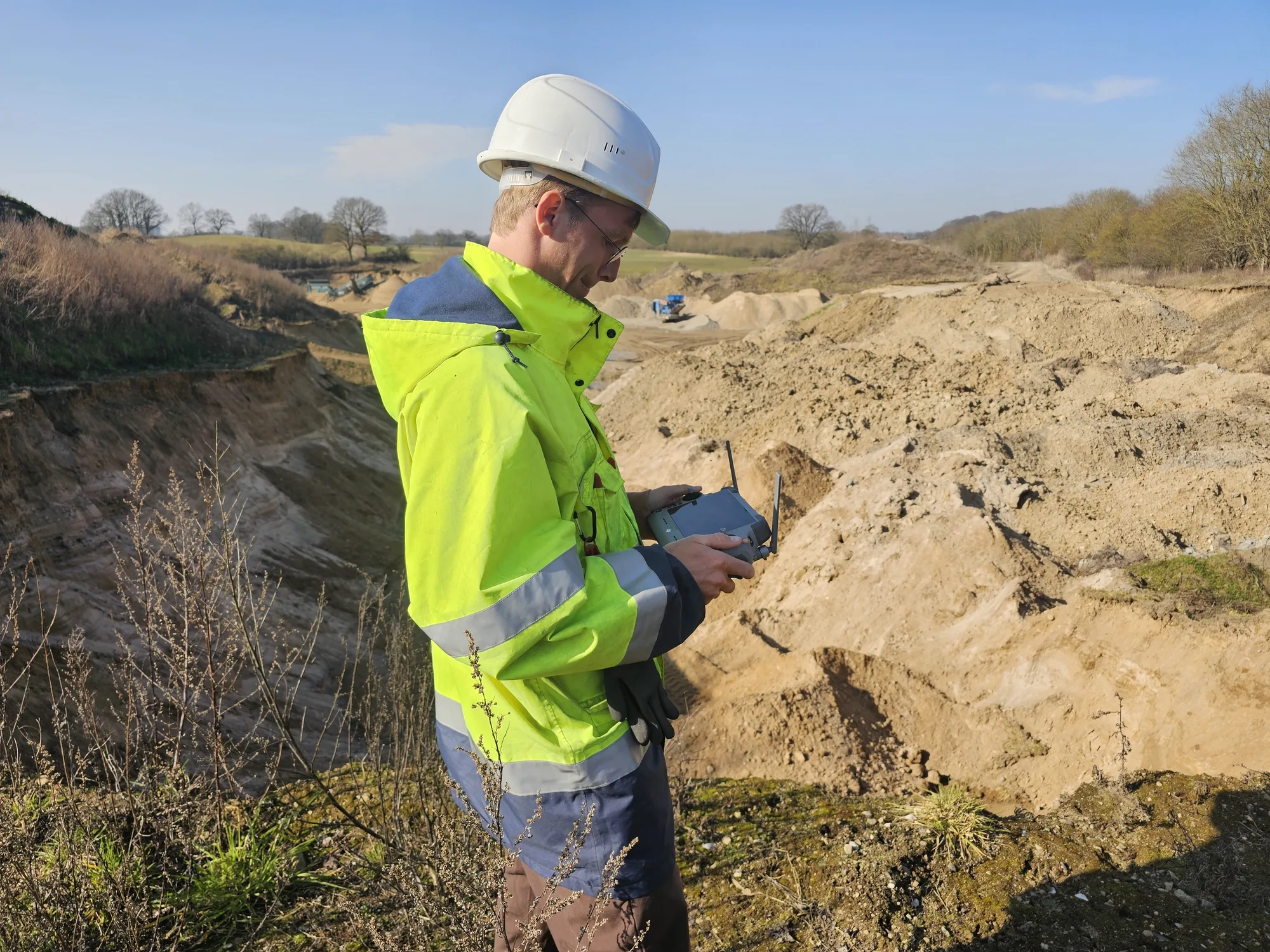

2. Drone photogrammetry / drone LiDAR. One flight produces a 3D model of the whole yard.

• Strengths: Large outdoor areas in a single pass, 1–3% accuracy with a good ground-control network, results everyone understands at a glance.
• Weaknesses: Weather-dependent (photogrammetry additionally needs daylight), practically unusable inside buildings, needs a trained pilot and, depending on airspace, flight approval. Most importantly: it remains a point-in-time measurement — between two flights, nobody sees the stock, and every flight costs again. Measuring weekly instead of quarterly multiplies the recurring cost.
• Fits when: large outdoor yard, monthly or quarterly inventory is enough. The full comparison: LiDAR vs. drone.

3. Ultrasonic. The cheapest level sensor — one point, one echo, one distance.

• Strengths: Price. Entirely sufficient for a small silo with a flat material surface.
• Weaknesses: A single point says almost nothing about volume once cones, bridging or build-up appear. Dust attenuates the echo; temperature layering distorts the time-of-flight reading. Range is limited.
• Fits when: small silos, homogeneous material, a point-level alarm rather than a true volume is required.

4. Radar (1D and 3D). The rugged choice for point or surface measurement — radar penetrates dust with almost no signal loss.

• Strengths: Largely unaffected by dust, vapour and build-up on the antenna. 1D radar is the standard for single silo levels; 3D radar systems produce coarse surface profiles even in extremely dusty bunkers.
• Weaknesses: Spatial resolution. A 3D radar delivers a few dozen measurement points per surface; a 3D LiDAR resolves the same surface with hundreds of thousands. For zone balances, FIFO aging or block models, radar resolution is not enough. The detailed comparison: LiDAR vs. radar.
• Fits when: extreme dust (active filling in a closed silo), simple geometry, a fill level rather than a block model.

5. Belt scale. Strictly a mass measurement, not a volume measurement — but the benchmark it all gets compared against in every process-measurement tender.

• Strengths: Direct mass measurement, certifiable — for custody-transfer weighing often the only permissible solution.
• Weaknesses: Drift from material build-up, mechanical wear, calibration downtime. And it only measures throughput at one point — it never sees the stock in the yard.
• Fits when: certified billing weight is mandatory. When adding or switching pays off: LiDAR vs. belt scale.

6. Stationary 3D LiDAR. Permanently mounted sensors above the pile, the belt or inside the bunker — continuous point clouds, turned into volume, tonnage and a block model in real time. How it works step by step: LiDAR stockpile measurement in five steps.

• Strengths: The only method combining 24/7 operation with high spatial resolution: ±1% volume accuracy, every pile individually, zones and aging (FIFO) traceable, values delivered via REST, OPC UA or a SAP interface straight into the ERP. No recurring cost per measurement — the marginal cost of one more scan is zero.
• Weaknesses: Upfront investment (sensors plus installation), and sensors need line of sight — under permanent heavy dust right at the discharge point, radar wins. For a single annual inventory a fixed installation is oversized; there, a terrestrial laser scan as a service is the more economical answer.
• Fits when: the stock figure is needed continuously — inventory monitoring, process control, load-out, FIFO. That is exactly what we built OWL EYE® STOCKPILE (piles) and OWL EYE® VOLUME FLOW (conveyors) for.

The decision logic in four questions.

• How often do you need the figure? Once a year → surveyor or scan service. Monthly, outdoors → drone. Hourly or live → stationary LiDAR.
• Indoors or outdoors? Inside buildings, drone and GNSS are largely ruled out; stationary LiDAR and terrestrial scanning remain.
• How much dust? Dust only while filling → LiDAR with timed measurement windows. Permanent dense dust → radar, accepting the resolution trade-off.
• Is a level enough, or do you need a volume? A single point is not a volume. As soon as cones, multiple zones or aging matter, there is no way around full-surface 3D measurement.

Our honest bottom line. There is no best method — only the right one per task. For the rare point-in-time inventory, a fixed LiDAR installation is too much; for continuous stock monitoring with ERP integration it is, in our experience across 40+ industrial sites, the only method without structural compromises. If you are unsure which case is yours: 15 minutes with our engineering team usually settles it faster than three vendor presentations — even if the answer turns out to be "a drone is enough for you". More fundamentals: Why LiDAR for bulk materials and the FAQ from the field.

Comparing complete systems rather than methods? See stockpile monitoring systems compared — fixed LiDAR, drone, SLAM, radar and manual survey side by side.

Wer die Volumenmessung von Schüttgut ausschreiben will, findet sechs grundverschiedene Verfahren — und sechs Anbieter-Gruppen, die jeweils ihres für das einzig richtige erklären. Wir bauen selbst LiDAR-Systeme und haben trotzdem ein Interesse an einem ehrlichen Vergleich: Ein Kunde mit der falschen Technologie ist in zwei Jahren ein unzufriedener Kunde. Hier ist die Übersicht, die wir uns am Anfang selbst gewünscht hätten.

Die Ausgangsfrage ist nie „welche Technologie", sondern „welche Aufgabe". Drei Fälle muss man auseinanderhalten: die Stichtags-Inventur (einmal im Quartal oder Jahr, hohe Genauigkeit, Audit-tauglich), das kontinuierliche Bestandsmonitoring (jede Schicht, jede Stunde, live ins ERP) und die Prozessmessung (Volumenstrom auf dem Band, Füllstand im Bunker, in Echtzeit in die Steuerung). Die meisten Fehlkäufe entstehen, weil eine Technologie aus dem einen Fall in einen anderen verkauft wird.

1. Manuelle Vermessung (Tachymeter, GNSS-Lauf, Schrittmaß). Der Klassiker der Haldenvermessung zur Jahresinventur. Ein Vermesser läuft die Halde ab oder misst Profile.

• Stärken: Kein Invest, etabliert, von Wirtschaftsprüfern akzeptiert. Für zwei Halden einmal im Jahr schwer zu schlagen.
• Schwächen: Die Genauigkeit hängt an der Messtechnik: Schrittmaß und einfache Profilmessungen weichen bei zerklüfteten Halden schnell 5–15 % ab — mit moderner 3D-Messtechnik ist dagegen ±1 % Standard: Ein terrestrischer Laserscanner erfasst die Halde komplett von wenigen Aufstellpunkten mit freier Sicht — erhöht am Rand, von oben oder, wo es die Geometrie verlangt, auch von der Halde selbst (so machen wir es in der Schüttgut-Inventur als Dienstleistung). Es bleibt aber eine Stichtagsmessung: Das Ergebnis liegt Tage später vor, und zwischen zwei Messungen ist der Bestand blind.
• Passt, wenn: wenige Halden, seltene Messung, kein Live-Bedarf.

2. Drohnen-Photogrammetrie / Drohnen-LiDAR. Ein Überflug erzeugt ein 3D-Modell des ganzen Lagerplatzes.

• Stärken: Große Außenflächen in einem Durchgang, Genauigkeit bei gutem Referenzpunkt-Netz im Bereich 1–3 %, anschauliche Ergebnisse.
• Schwächen: Wetterabhängig (Photogrammetrie zusätzlich tageslichtabhängig), in Hallen praktisch nicht einsetzbar, Flugerlaubnis und Pilot nötig. Vor allem: Es bleibt eine Stichtagsmessung — zwischen zwei Flügen sieht niemand den Bestand, und jeder Flug kostet erneut. Wer wöchentlich statt quartalsweise misst, vervielfacht die laufenden Kosten.
• Passt, wenn: großer Außen-Lagerplatz, monatliche oder quartalsweise Inventur reicht. Der ausführliche Vergleich: LiDAR vs. Drohne.

3. Ultraschall. Der günstigste Füllstandssensor — ein Punkt, ein Echo, ein Abstand.

• Stärken: Preis. Für einen kleinen Silo mit ebener Schüttung völlig ausreichend.
• Schwächen: Ein einzelner Messpunkt sagt bei Schüttkegeln, Brückenbildung oder Anbackungen fast nichts über das Volumen. Staub dämpft das Echo, Temperaturschichtungen verfälschen die Laufzeitmessung. Reichweite begrenzt.
• Passt, wenn: kleine Silos, homogenes Material, Grenzstand statt Volumen gefragt.

4. Radar (1D und 3D). Die robuste Punkt- oder Flächenmessung — Radar durchdringt Staub praktisch verlustfrei.

• Stärken: Unempfindlich gegen Staub und Dampf, weitgehend tolerant gegen Anbackungen am Sensor. 1D-Radar ist der Standard für einzelne Silo-Füllstände; 3D-Radar-Systeme erzeugen grobe Oberflächenprofile auch in extrem staubigen Bunkern.
• Schwächen: Räumliche Auflösung. Ein 3D-Radar liefert einige Dutzend grobe Messpunkte pro Oberfläche, ein 3D-LiDAR erfasst Hunderttausende pro Sekunde. Für Zonen-Bilanzen, FIFO-Alterung oder Blockmodelle reicht die Radar-Auflösung nicht. Der Detailvergleich: LiDAR vs. Radar.
• Passt, wenn: Extremstaub (aktive Befüllung im geschlossenen Silo), simple Geometrie, Füllstand statt Blockmodell.

5. Bandwaage. Streng genommen keine Volumen-, sondern eine Massemessung — aber in jeder Ausschreibung der Vergleichskandidat für die Prozessmessung.

• Stärken: Direkte Massemessung, eichfähig — für abrechnungsrelevante Wägung oft die einzige zulässige Lösung.
• Schwächen: Drift durch Materialaufbau, mechanischer Verschleiß, Kalibrier-Stillstände. Sie misst außerdem nur den Durchsatz an einem Punkt — den Lagerbestand sieht sie nie.
• Passt, wenn: geeichte Abrechnung gefordert ist. Wann sich Ergänzung oder Wechsel rechnet: LiDAR vs. Bandwaage.

6. Stationäres 3D-LiDAR. Fest montierte Sensoren über der Halde, dem Band oder im Bunker — kontinuierliche Punktwolken, daraus Volumen, Masse und Blockmodell in Echtzeit. Wie das Schritt für Schritt funktioniert: Volumenmessung von Schüttgut mit LiDAR in fünf Schritten.

• Stärken: Die einzige Methode, die Dauerbetrieb und hohe räumliche Auflösung verbindet: ±1 % Volumengenauigkeit, jede Halde einzeln, Zonen und Alterung (FIFO) nachvollziehbar, Werte per REST, OPC UA oder SAP-Schnittstelle direkt im ERP. Keine wiederkehrenden Kosten pro Messung — ob einmal täglich oder einmal pro Minute gemessen wird, der Betrieb kostet dasselbe.
• Schwächen: Invest vorab (Sensorik + Montage), Sensoren brauchen Sichtverbindung — bei sehr starkem Dauerstaub direkt am Abwurf gewinnt Radar. Für eine einzige Jahresinventur ist ein Festsystem überdimensioniert; da ist der terrestrische Laserscan als Dienstleistung wirtschaftlicher.
• Passt, wenn: der Bestand laufend gebraucht wird — kontinuierliche Haldenvermessung, Schüttgut-Monitoring, Prozesssteuerung, Verladung, FIFO. Genau dafür haben wir OWL EYE® STOCKPILE (Halden) und OWL EYE® VOLUME FLOW (Förderband) gebaut.

Die Entscheidungslogik in vier Fragen.

• Wie oft brauchen Sie den Wert? Einmal im Jahr → Vermesser oder Scan-Dienstleistung. Monatlich außen → Drohne. Stündlich oder live → stationäres LiDAR.
• Innen oder außen? In Hallen scheiden Drohne und GNSS weitgehend aus; stationäres LiDAR und terrestrischer Scan bleiben.
• Wie viel Staub? Sichtbehinderung nur bei Befüllung → LiDAR mit Messfenstern. Permanenter dichter Staub → Radar, mit bewusstem Verzicht auf Auflösung.
• Reicht ein Füllstand oder brauchen Sie ein Volumen? Ein Punktwert ist kein Volumen. Sobald Schüttkegel, mehrere Zonen oder Alterung eine Rolle spielen, führt an flächiger 3D-Messung nichts vorbei.

Unser ehrliches Fazit. Es gibt keine beste Methode — es gibt die passende pro Aufgabe. Für die seltene Stichtags-Inventur ist LiDAR als Festinstallation zu viel; für kontinuierliches Bestandsmonitoring mit ERP-Anbindung ist es nach unserer Erfahrung aus 40+ Industriestandorten die einzige Methode ohne strukturelle Kompromisse. Wenn Sie unsicher sind, welcher Fall Ihrer ist: 15 Minuten mit unserem Engineering klären das meist schneller als drei Anbieter-Präsentationen — auch wenn am Ende „Drohne reicht bei Ihnen" herauskommt. Mehr Grundlagen: Warum LiDAR für Schüttgut und die FAQ aus der Praxis.

Sie vergleichen komplette Systeme statt Methoden? Siehe Systeme zur Haldenüberwachung im Vergleich — stationäres LiDAR, Drohne, SLAM, Radar und manuelle Vermessung nebeneinander.

Quiconque spécifie une mesure de stocks ou de volume de vrac se heurte à six méthodes fondamentalement différentes — et à six camps de fournisseurs, chacun déclarant la sienne comme la seule raisonnable. Nous construisons nous-mêmes des systèmes LiDAR, et nous avons pourtant tout intérêt à une comparaison honnête : un client équipé de la mauvaise technologie est un client mécontent deux ans plus tard. Voici la vue d'ensemble que nous aurions aimé recevoir à nos débuts.

La question de départ n'est jamais « quelle technologie » mais « quelle tâche ». Distinguez trois cas : l'inventaire ponctuel (trimestriel ou annuel, haute précision, qualité audit), la surveillance continue des stocks (chaque poste, chaque heure, en direct dans l'ERP) et la mesure de process (débit volumique sur la bande, niveau de remplissage dans la trémie, temps réel vers le système de conduite). La plupart des mauvais achats surviennent parce qu'une technologie prévue pour un cas est vendue pour un autre.

1. Levé manuel (station totale, cheminement GNSS, arpentage au pas). Le classique de l'inventaire annuel. Un géomètre parcourt le tas ou relève des profils.

• Points forts : Aucun investissement, méthode établie de longue date, acceptée par les auditeurs. Pour deux tas une fois par an, difficile à battre.
• Points faibles : La précision dépend de la technique de mesure : l'arpentage au pas et les simples relevés de profils dérivent de 5–15 % sur des tas irréguliers et crevassés — avec la mesure 3D moderne, ±1 % est le standard : un scanner laser terrestre capture l'ensemble du tas depuis quelques positions de stationnement avec une ligne de vue dégagée — en hauteur au bord, depuis le haut ou, quand la géométrie l'exige, depuis le tas lui-même (c'est ainsi que nous réalisons notre service d'inventaire de vrac). Cela reste toutefois un levé ponctuel : les résultats arrivent quelques jours plus tard, et entre deux levés le stock est invisible.
• Convient quand : peu de tas, mesure rare, aucune exigence de temps réel.

2. Photogrammétrie par drone / LiDAR par drone. Un seul vol produit un modèle 3D de tout le parc.

• Points forts : De grandes surfaces extérieures en un seul passage, 1–3 % de précision avec un bon réseau de points de contrôle au sol, des résultats que chacun comprend au premier coup d'œil.
• Points faibles : Dépendant de la météo (la photogrammétrie exige en plus la lumière du jour), pratiquement inutilisable à l'intérieur des bâtiments, nécessite un pilote formé et, selon l'espace aérien, une autorisation de vol. Surtout : cela reste une mesure ponctuelle — entre deux vols, personne ne voit le stock, et chaque vol coûte à nouveau. Mesurer chaque semaine au lieu de chaque trimestre multiplie les coûts récurrents.
• Convient quand : grand parc extérieur, un inventaire mensuel ou trimestriel suffit. La comparaison complète : LiDAR vs drone.

3. Ultrasons. Le capteur de niveau le moins cher — un point, un écho, une distance.

• Points forts : Le prix. Tout à fait suffisant pour un petit silo à surface de matériau plane.
• Points faibles : Un point unique ne dit presque rien du volume dès que cônes, voûtes ou dépôts apparaissent. La poussière atténue l'écho ; la stratification thermique fausse la mesure du temps de vol. La portée est limitée.
• Convient quand : petits silos, matériau homogène, une alarme de niveau plutôt qu'un véritable volume est requise.

4. Radar (1D et 3D). Le choix robuste pour la mesure ponctuelle ou surfacique — le radar traverse la poussière quasiment sans perte de signal.

• Points forts : Largement insensible à la poussière, à la vapeur et aux dépôts sur l'antenne. Le radar 1D est le standard pour le niveau d'un silo individuel ; les systèmes radar 3D produisent des profils de surface grossiers même dans des trémies extrêmement poussiéreuses.
• Points faibles : La résolution spatiale. Un radar 3D fournit quelques dizaines de points de mesure par surface ; un LiDAR 3D résout la même surface avec des centaines de milliers. Pour les bilans par zone, le vieillissement FIFO ou les modèles de blocs, la résolution du radar ne suffit pas. La comparaison détaillée : LiDAR vs radar.
• Convient quand : poussière extrême (remplissage actif dans un silo fermé), géométrie simple, un niveau de remplissage plutôt qu'un modèle de blocs.

5. Bande peseuse. Strictement une mesure de masse, pas une mesure de volume — mais la référence à laquelle tout est comparé dans chaque appel d'offres de mesure de process.

• Points forts : Mesure directe de la masse, certifiable — pour le pesage de transfert de propriété, souvent la seule solution admise.
• Points faibles : Dérive due aux dépôts de matière, usure mécanique, arrêts pour étalonnage. Et elle ne mesure le débit qu'en un seul point — elle ne voit jamais le stock dans le parc.
• Convient quand : un poids de facturation certifié est obligatoire. Quand un complément ou un remplacement devient rentable : LiDAR vs bande peseuse.

6. LiDAR 3D stationnaire. Des capteurs montés à demeure au-dessus du tas, de la bande ou dans la trémie — des nuages de points en continu, convertis en temps réel en volume, tonnage et modèle de blocs. Le fonctionnement étape par étape : la mesure des stocks par LiDAR en cinq étapes.

• Points forts : La seule méthode combinant fonctionnement 24 h/24 et haute résolution spatiale : ±1 % de précision sur le volume, chaque tas individuellement, zones et vieillissement (FIFO) traçables, valeurs livrées via REST, OPC UA ou une interface SAP directement dans l'ERP. Aucun coût récurrent par mesure — le coût marginal d'un scan supplémentaire est nul.
• Points faibles : L'investissement initial (capteurs plus installation), et les capteurs ont besoin d'une ligne de vue — sous une poussière dense permanente juste au point de déversement, le radar l'emporte. Pour un unique inventaire annuel, une installation fixe est surdimensionnée ; dans ce cas, un scan laser terrestre en prestation est la réponse la plus économique.
• Convient quand : le chiffre de stock est nécessaire en continu — surveillance d'inventaire, contrôle de process, chargement, FIFO. C'est exactement pour cela que nous avons conçu OWL EYE® STOCKPILE (tas) et OWL EYE® VOLUME FLOW (convoyeurs).

La logique de décision en quatre questions.

• À quelle fréquence avez-vous besoin du chiffre ? Une fois par an → géomètre ou prestation de scan. Mensuellement, en extérieur → drone. Toutes les heures ou en direct → LiDAR stationnaire.
• Intérieur ou extérieur ? À l'intérieur des bâtiments, drone et GNSS sont largement exclus ; restent le LiDAR stationnaire et le scan terrestre.
• Quelle quantité de poussière ? Poussière seulement pendant le remplissage → LiDAR avec fenêtres de mesure programmées. Poussière dense permanente → radar, en acceptant le compromis sur la résolution.
• Un niveau suffit-il, ou faut-il un volume ? Un point unique n'est pas un volume. Dès que cônes, zones multiples ou vieillissement comptent, la mesure 3D de la surface complète est incontournable.

Notre conclusion honnête. Il n'existe pas de meilleure méthode — seulement la bonne pour chaque tâche. Pour l'inventaire ponctuel rare, une installation LiDAR fixe est excessive ; pour la surveillance continue des stocks avec intégration ERP, c'est, d'après notre expérience sur plus de 40 sites industriels, la seule méthode sans compromis structurels. Si vous n'êtes pas sûr de votre cas : 15 minutes avec notre équipe d'ingénierie tranchent généralement plus vite que trois présentations de fournisseurs — même si la réponse s'avère être « un drone vous suffit ». Pour approfondir : Pourquoi le LiDAR pour le vrac et la FAQ du terrain.

Vous comparez des systèmes complets plutôt que des méthodes ? Voir le comparatif des systèmes de surveillance des stocks — LiDAR fixe, drone, SLAM, radar et levé manuel côte à côte.
