OWL EYE® BUNKERS & FEEDERS — LiDAR-Füllstandsmessung

OWL EYE · Continuous fill-level captureKontinuierliche Füllstand-Erfassung

Inside the bunker. Without touching it. Im Bunker. Ohne ihn zu berühren.

OWL EYE® BUNKERS & FEEDERS mounts a 3D-LiDAR sensor on top of your silo, hopper, crusher or process vessel. The sensor captures the surface of the bulk material continuously — through dust, vapour and varying material colour.OWL EYE® BUNKERS & FEEDERS montiert einen 3D-LiDAR-Sensor oben auf Ihrem Silo, Aufgabebunker, Brecher oder Prozessbehälter. Der Sensor erfasst die Schüttgut-Oberfläche kontinuierlich — durch Staub, Dampf und wechselnde Material-Farbe.

Fill level, volume and material distribution are streamed to your PLC, ERP or web dashboard. No moving parts, no contact with the bulk, no drift over time.Füllstand, Volumen und Material-Verteilung werden an Ihre SPS, ERP oder Web-Dashboard gestreamt. Keine beweglichen Teile, kein Materialkontakt, keine Drift über die Zeit.

„Mechanical fill-level probes wear out. LiDAR doesn't touch the material — and never wears out." „Mechanische Füllstand-Sonden verschleißen. LiDAR berührt das Material nicht — und verschleißt nie."

In production at K+S receiving silos, proFagus charcoal hoppers and Nordzucker beet feeders. Im Einsatz an K+S-Annahmesilos, proFagus-Holzkohle-Bunkern und Nordzucker-Rüben-Aufgaben.

Core capabilitiesKernfunktionen

Three properties that replace the probe. Drei Eigenschaften, die die Sonde ersetzen.

Touchless 3D captureBerührungslose 3D-Erfassung

Sensor sits above the bulk, no contact, no wear, no drift.Sensor sitzt über dem Schüttgut, kein Kontakt, kein Verschleiß, keine Drift.

Live fill level + volumeLive Füllstand + Volumen

Continuous height, volume and material distribution. Updated every second.Kontinuierlich Höhe, Volumen und Material-Verteilung. Aktualisierung im Sekundentakt.

Dust-resilientStaubresistent

Optical filtering and multi-echo processing — measurement holds in dusty environments.Optische Filterung und Mehrecho-Verarbeitung — Messung hält in staubigen Umgebungen.

How it worksSo funktioniert es

One sensor. Continuous capture. Ein Sensor. Dauer-Erfassung.

A 3D-LiDAR sensor mounted above the bunker scans the bulk surface continuously. The point cloud is processed into fill level, volume and material distribution in real time. Ein 3D-LiDAR-Sensor über dem Bunker scannt die Schüttgut-Oberfläche kontinuierlich. Die Punktwolke wird in Echtzeit zu Füllstand, Volumen und Material-Verteilung verarbeitet.

ApplicationsAnwendungsbereiche

Any bunker, any feeder — monitored continuously. Jeder Bunker, jeder Feeder — kontinuierlich überwacht.

From feed bunkers and crusher hoppers to silos and process vessels.Vom Aufgabebunker und Brecher-Hopper bis zu Silo und Prozessbehälter.

Receiving silosAnnahme-Silos Crusher hoppersBrecher-Hopper Feed bunkersAufgabebunker Process vesselsProzessbehälter ContainersContainer Mixer feedersMischer-Feeder Storage silosLager-Silos Charging hoppersBeschickungs-Hopper

Technical specificationsTechnische Daten

Industrial grade. Maintenance-free. Industrietauglich. Wartungsfrei.

Built for 24/7 operation in dusty industrial environments.Gebaut für 24/7-Betrieb in staubigen industriellen Umgebungen.

Volume accuracyVolumengenauigkeit

± 1 %

LiDAR rangeLiDAR-Reichweite

0.5 – 40 m0,5 – 40 m

Temperature rangeTemperaturbereich

−40 … +80 °C

Protection classSchutzart

IP65+

Sensor typeSensor-Typ

3D-LiDAR · multi-vendor

InterfacesSchnittstellen

REST · OPC UA · SAP

ConnectivityKonnektivität

WLAN · LTE · Ethernet · FiberWLAN · LTE · Ethernet · Glasfaser

Auto cleaningAuto-Reinigung

compressed-air (optional)Druckluft (optional)

Why OWL EYE^®Warum OWL EYE^®

Why LiDAR beats every other probe. Warum LiDAR jede andere Sonde schlägt.

LiDAR fill-level capture replaces mechanical, ultrasonic and radar probes — without their downsides.LiDAR-Füllstand-Erfassung ersetzt mechanische, Ultraschall- und Radar-Sonden — ohne deren Nachteile.

No moving parts, no wearKeine beweglichen Teile, kein Verschleiß

Mechanical paddle switches and drop-line probes wear out. LiDAR is solid-state.Mechanische Schaufel-Schalter und Drop-line-Sonden verschleißen. LiDAR ist Solid-State.

Dust- and vapour-resilientStaub- und dampfresistent

Multi-echo signal processing and optical filtering keep measurement stable in dusty bunkers.Mehrecho-Signalverarbeitung und optische Filterung halten Messung in staubigen Bunkern stabil.

Field-proven at K+S, proFagus, NordzuckerPraxiserprobt bei K+S, proFagus, Nordzucker

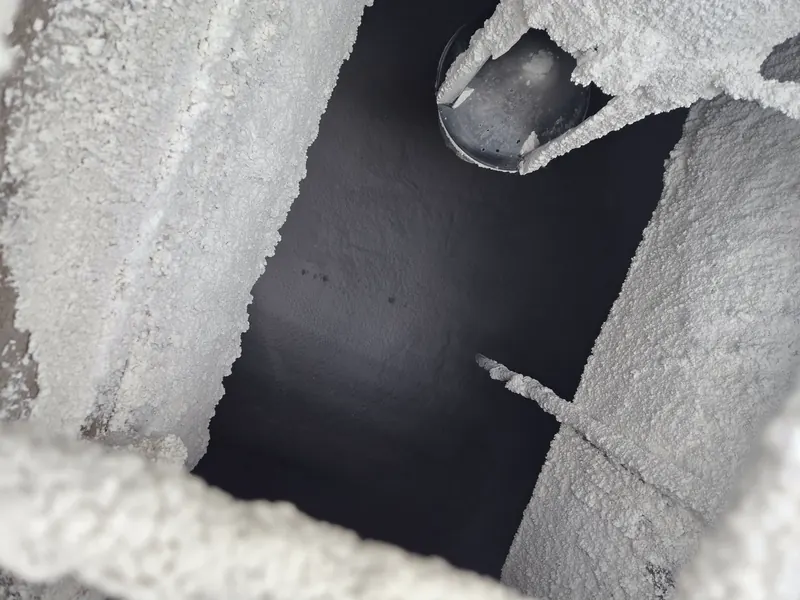

Hardened in salt, charcoal and sugar receiving — three of the dustiest environments imaginable.Gehärtet in Salz-, Holzkohle- und Zucker-Annahmen — drei der staubigsten Umgebungen, die man sich vorstellen kann.

PLC + ERP integrationSPS- + ERP-Integration

REST API, OPC UA and SAP — fill levels and alarms direct into your control room.REST API, OPC UA und SAP — Füllstände und Alarme direkt in Ihre Leitwarte.

FAQ

Bunkers & Feeders — answered. Bunker & Feeder — beantwortet.

The questions we hear most from process and maintenance teams when they first evaluate OWL EYE® BUNKERS & FEEDERS. Need something more specific? Ask us. Die Fragen, die Prozess- und Wartungsteams am häufigsten stellen, wenn sie OWL EYE® BUNKER & FEEDER zum ersten Mal evaluieren. Spezifischere Frage? Sprechen Sie uns an.

OWL EYE® Bunkers & FeedersOWL EYE® Bunker & Feeder

Which container types work with OWL EYE® Bunkers & Feeders?Welche Behältertypen sind mit OWL EYE® Bunkers & Feeders kompatibel? ＋

 Silos, hoppers, crushers, charging hoppers, mixer feeders, process vessels, containers and pusher-floor systems. The 3D-LiDAR sensor mounts on the lid or upper structure and looks down onto the bulk surface — anything with an accessible top opening can be measured.

LiDAR range is 0.5–40 m, so the system covers everything from shallow feed bunkers up to tall storage silos. Optional compressed-air auto-cleaning keeps the optics clear in dust- or vapour-heavy environments like cement, charcoal or sugar receiving.
Silos, Bunker, Brecher, Aufgabetrichter, Mischer-Feeder, Prozessbehälter, Container und Schubbodenanlagen. Der 3D-LiDAR-Sensor wird auf den Deckel oder die obere Struktur montiert und blickt auf die Schüttgutoberfläche — alles mit zugänglicher oberer Öffnung lässt sich messen.

Die LiDAR-Reichweite beträgt 0,5–40 m, das deckt vom flachen Aufgabebunker bis zum hohen Lagersilo alles ab. Optional reinigt eine Druckluft-Automatik die Optik in staub- oder dampfreichen Umgebungen wie Zement, Holzkohle oder Zuckerannahme.

Which bunker and silo geometries are supported?Welche Bunker- und Silo-Geometrien werden unterstützt? ＋

 Cylindrical silos, rectangular bunkers, conical hoppers, slot bunkers, flat-bottom containers — any vessel where a top-mounted scanner has a clear view of the material surface.

Single-point fill-level (TOF / radar replacement) starts at 0.5 m diameter; full volumetric mode for irregular bunkers (e.g. feeder bunkers with a sloped bottom) needs ≥ 1.5 m clearance for the scan cone. Maximum measured depth is typically 30 m, beyond that the signal-to-noise drops below the ±2% spec.
Zylindrische Silos, rechteckige Bunker, Kegel-Trichter, Schlitz-Bunker, Flachbodenbehälter — jedes Gefäß, in dem ein oben montierter Scanner freie Sicht auf die Materialoberfläche hat.

Einpunkt-Füllstand (TOF / Radar-Ersatz) ab 0,5 m Durchmesser; voll-volumetrischer Modus für unregelmäßige Bunker (z.B. Aufgabebunker mit schräger Sohle) braucht ≥ 1,5 m Freiraum für den Scan-Kegel. Maximale Messtiefe typisch 30 m — darüber sinkt das Signal-Rausch-Verhältnis unter die ±2 %-Spezifikation.

How does the sensor cope with dust, condensation and corrosion?Wie kommt der Sensor mit Staub, Kondensation und Korrosion zurecht? ＋

 The OWL EYE® BUNKER housing is IP65-rated stainless steel or coated aluminium with an optical window that can be cleaned by an optional compressed-air pulse on a schedule (every 30 min in dusty environments).

For aggressive atmospheres (chloride, acid vapours, sugar dust, salt) we ship a corrosion-resistant version. Internal heater + dew-point control prevents condensation in cold storage halls. Maintenance interval: 6-month sight check, yearly window cleaning.
Das OWL EYE® BUNKER-Gehäuse ist IP65, Edelstahl oder beschichtetes Aluminium, mit optischem Fenster, das per optionalem Druckluft-Impuls in einstellbarem Intervall gereinigt werden kann (alle 30 min in stark staubigen Umgebungen).

Für aggressive Atmosphären (Chlorid, Säuredämpfe, Zuckerstaub, Salz) liefern wir eine korrosionsbeständige Variante. Interner Heizer + Taupunktregelung verhindert Kondensation in Kühlhallen. Wartung: alle 6 Monate Sichtkontrolle, jährliche Fensterreinigung.
