OWL EYE® Stockpile
Czym jest monitoring hałd? ＋
Monitoring hałd to ciągły, automatyczny pomiar objętości i tonażu hałd materiałów sypkich w czasie. Zamiast jednorazowego pomiaru w określonym dniu czujniki rejestrują hałdy wielokrotnie — nawet raz na minutę, raz na zmianę lub według harmonogramu. Dzięki temu stan zapasów, wiek materiału i zmiany są znane w każdej chwili, a nie dopiero na koniec miesiąca.
W monitoringu hałd opartym na LiDAR czujniki 3D-LiDAR są na stałe montowane na dachach, masztach lub konstrukcji budynku. Skanują powierzchnię hałdy; oprogramowanie przekształca każdy skan w trójwymiarowy model blokowy i oblicza objętość, a zapisana gęstość nasypowa przelicza ją na tony. Dane trafiają przez REST lub OPC UA do dashboardów, alarmów oraz systemów ERP/SCADA. Loty dronem i pomiary ręczne to natomiast migawki — przydatne przy audytach, ale bez ciągłego sygnału.
OWL EYE® STOCKPILE to stacjonarny system monitoringu hałd oparty na LiDAR, z dokładnością objętościową ±1 %, w halach i na zewnątrz. Porównanie wszystkich metod: systemy monitoringu hałd w porównaniu.
Czym jest obmiar objętości hałdy (kubatura)? ＋
Obmiar objętości — wyznaczenie kubatury hałdy materiału sypkiego z jej geometrii — to podstawa tonażu i inwentaryzacji. Tradycyjnie jest to zdarzenie okresowe: geodeta z tachimetrem lub nalot fotogrametryczny dronem, z wynikami po kilku dniach, ważnymi tylko na dzień pomiaru.
Ze stacjonarnym LiDAR 3D obmiar przestaje być zdarzeniem i staje się procesem ciągłym: czujniki nad hałdą rejestrują powierzchnię 24/7, a system dostarcza objętość, tonaż i strefowy model 3D w czasie rzeczywistym — automatyczny obmiar z dokładnością ±1 %, bez drona, bez geodety, bez przestoju. Szczegóły: OWL EYE® STOCKPILE.
Czym jest pomiar objętości materiałów sypkich? ＋
Pomiar objętości materiałów sypkich to wyznaczenie objętości nasypowej w metrach sześciennych i — poprzez skalibrowaną gęstość materiału — masy w tonach. Stanowi on podstawę inwentaryzacji, wysyłki, raportowania bilansu materiałowego i sterowania produkcją w górnictwie, cementowniach, cukrowniach, branży drzewnej, solnej, recyklingu oraz w operacjach portowych.
Konkurują cztery metody: pomiar ręczny taśmą i teodolitem (powolny, niedokładny, niebezpieczny na hałdzie), fotogrametria z drona (dokładność 1–3 % przy osnowie naziemnej i 3–5 % bez niej, zależność od pogody i okna lotów), terrestrial laser scanning skanerem Riegl lub Leica (dokładność na poziomie poniżej procenta, ale jako jednorazowa akwizycja) oraz stacjonarne macierze multi-czujnikowe 3D-LiDAR (dokładność ±1 %, ale ciągła 24/7). Dla inwentaryzacji i przepustowości na żywo ekonomicznie uzasadniona jest tylko metoda stacjonarna.
OWL EYE® realizuje ciągły pomiar objętości materiałów sypkich w czterech konfiguracjach — STOCKPILE dla hałd, VOLUME FLOW dla taśm, TRUCK TERMINAL dla załadunku samochodów i BUNKERS & FEEDERS dla silosów i bunkrów. Jednorazowa inwentaryzacja o wysokiej dokładności jest dodatkowo dostępna jako usługa Bulk-Inventory ze skanerem Riegl VZ-1000 (>99 % dokładności objętościowej).
Jak mierzyć materiał sypki w boksach magazynowych? ＋
Pomiar materiału sypkiego w boksach magazynowych oznacza rejestrację objętości i tonażu na boks — mimo ścian oporowych, częściowych poborów i nierównomiernego napełniania. Stacjonarne czujniki LiDAR 3D pod dachem hali rejestrują każdy boks jako osobną strefę: system zna objętość, poziom i wiek materiału na boks, z dokładnością ±1 % — w sposób ciągły, nie na dzień pomiaru.
W halach z układem boksów to decydująca przewaga nad dronem i pomiarem ręcznym: żaden dron nie lata bezpiecznie między ścianami, a wchodzenie do boksu jest wolne i ryzykowne. Czujniki sufitowe widzą każdy boks stale z góry — z progami na boks (zapas minimalny, przepełnienie). Szczegóły: OWL EYE® STOCKPILE.
Jak działa pomiar hałd za pomocą LiDAR? ＋
Pomiar hałd za pomocą LiDAR przebiega w pięciu krokach: - Montaż: stacjonarne czujniki LiDAR 3D instaluje się nad hałdą — na dachu, na masztach lub na konstrukcji budynku.
- Skanowanie: bezpieczne dla oczu impulsy laserowe rejestrują całą powierzchnię jako gęstą chmurę punktów, nawet raz na minutę.
- Modelowanie: oprogramowanie łączy wszystkie chmury punktów w model blokowy 3D ze znacznikiem czasu.
- Obliczenie: objętość oblicza się względem pomierzonej geodezyjnie płaszczyzny bazowej, z dokładnością ±1 %.
- Przeliczenie: skalibrowana dla danego materiału gęstość nasypowa zamienia objętość na tonaż — dla każdej hałdy i strefy.
Decydująca różnica względem przelotu dronem czy obchodu: to ciągły monitoring objętości, a nie migawka na żądanie — każda zmiana widzi aktualne liczby, a dane o zapasach trafiają automatycznie do ERP lub dashboardu. Wszystkie kroki szczegółowo: jak OWL EYE® STOCKPILE mierzy hałdy; wszystkie alternatywy w porównaniu: 6 metod pomiaru objętości.
Jak czasu rzeczywistego jest pomiar Stockpile? ＋
OWL EYE® STOCKPILE rejestruje ciągle. Sensory 3D-LiDAR są stale zamontowane od góry — na dachach, masztach lub konstrukcji budowli — a dashboard odświeża się w sekundach od każdego cyklu skanowania. Można uruchomić go w trybie 24/7 na żywo lub na harmonogramie (np. raz na zmianę, raz na godzinę) w zależności od tego, jak często potrzebują Państwo świeżej inwentaryzacji.
Każdy pomiar jest archiwizowany jako model blokowy 3D, więc dostają też Państwo pełną historię czasową per hałda i per strefa — wiekowanie materiału, przyjęcie, odbiór i przepustowość per zmiana są przeszukiwalne wstecz, nie tylko teraz.
Jak zmierzyć objętość hałdy bez drona? ＋
Trzy sposoby, zależnie od tego, jak często potrzebna jest liczba. (1) Stacjonarny LiDAR 3D: czujniki zamontowane raz — na dachu, masztach oświetleniowych lub konstrukcji hali — skanują powierzchnię hałdy w sposób ciągły; oprogramowanie oblicza objętość hałdy względem pomierzonej płaszczyzny bazowej i przelicza ją na tony przez gęstość nasypową: dokładność objętości ±1 %, w hali i na zewnątrz, nawet co minutę, bez nalotu i bez geodety. (2) Naziemny skaning laserowy jako usługa do jednorazowej inwentaryzacji o jakości audytowej (lepiej niż 1 %, wynik w kilka dni). (3) Klasyczny pomiar geodezyjny taśmą, łatą lub tachimetrem (±2–3 % przy starannie pomierzonych hałdach, 5–15 % przy obchodach i szacunkach profilowych).
Dron to dopiero czwarta opcja — dla dużych otwartych placów mierzonych co miesiąc; w hali w ogóle nie lata. Dla ciągłej wartości stanu magazynowego system stacjonarny jest jedyną metodą bez kosztu za każdy pomiar — patrz OWL EYE® STOCKPILE i porównanie LiDAR vs dron.
Ile kosztuje pomiar objętości hałdy dronem w porównaniu ze stacjonarnym systemem LiDAR — i kiedy system stały się opłaca? ＋
Pomiar hałd dronem kosztuje orientacyjnie 1 200–2 500 € za nalot (lub równowartość w walucie lokalnej) wraz z opracowaniem (objętość każdej hałdy, ortofotomapa, model terenu), plus dojazd — a każdy kolejny nalot kosztuje od nowa. Dokładność przy punktach kontrolnych wynosi zwykle 1–3 %; potrzebne są światło dzienne, sucha pogoda i otwarty plac, a raport przychodzi po kilku dniach.
Stacjonarny system LiDAR, taki jak OWL EYE® STOCKPILE, to inwestycja jednorazowa: czujniki montuje się raz, potem każdy skan jest darmowy — dokładność objętości ±1 %, nawet co minutę, w hali i na zewnątrz, 24/7, prosto do ERP. Opłaca się nie dlatego, że pojedynczy pomiar jest tańszy — inwentaryzację wykonuje się dronem zwykle od jednego do czterech razy w roku — lecz dzięki temu, co dzieje się między nalotami: luki inwentaryzacyjne wynoszą typowo 2–4 % wobec stanu księgowego, a zejście z 3 % do 1 % oszczędza w naszym wyliczeniu dla cementowni 20 000–40 000 € rocznie. Reguła praktyczna: liczba do sprawozdania finansowego → nalot dronem; liczba do decyzji podejmowanych tego samego dnia (odbiór z hałdy, mieszanie, załadunek, wezwanie dostawy od dostawcy) → system stały, a dodatkowo dane FIFO i załadunkowe na żywo. Realne liczby: ile kosztuje monitoring hałd; usługa nalotu: pomiar dronem; porównanie: LiDAR vs dron.
Jak przeprowadzić inwentaryzację hałd bez zatrzymywania zakładu? ＋
Inwentaryzacja hałd to ustalenie objętości i tonażu każdej hałdy materiału sypkiego na dany dzień — do bilansu zapasów, wyceny księgowej i uzgodnienia z ERP. Robiona ręcznie oznacza, że ładowarki i przenośniki stoją, gdy geodeta mierzy, a liczba przychodzi po kilku dniach.
Ze stacjonarnym LiDAR 3D inwentaryzacja odbywa się bez zatrzymywania zakładu: czujniki nad placem skanują hałdy ciągle lub o zaplanowanych porach, także nocą i bez przerywania załadunku i rozładunku, a system dostarcza objętość i tonaż każdej hałdy z dokładnością ±1 %, 24/7, prosto do ERP. Dzień bilansowy nie jest już przestojem — to po prostu kolejny skan. Tak działa OWL EYE® STOCKPILE; jednorazową inwentaryzację z podpisanym protokołem pomiarowym zapewnia usługa naziemnego skaningu laserowego.
Jak mierzy się materiał sypki przy użyciu LiDAR? ＋
Pomiar materiałów sypkich za pomocą skanera 3D-LiDAR opiera się na zasadzie czasu przelotu (time-of-flight): czujnik emituje krótkie impulsy laserowe, mierzy czas przelotu do powierzchni materiału i z powrotem oraz buduje gęstą trójwymiarową chmurę punktów. Chmurę punktów rzutuje się na znaną geometrię referencyjną — posadzkę hali, ścianę bunkra, przekrój taśmy — i bezpośrednio obliczana jest objętość zamknięta. Po skalibrowaniu gęstości materiału w tym samym kroku uzyskiwany jest tonaż.
Metodę stosuje się wszędzie tam, gdzie materiał sypki jest transportowany lub składowany: na hałdach w halach magazynowych i na placach zewnętrznych, na przenośnikach taśmowych ze skanerami poprzecznymi, w bunkrach i silosach ze skanerem LiDAR montowanym na szczycie oraz w przejazdowych terminalach samochodowych. Dokładność objętościowa w skalibrowanej instalacji sięga ±1 %. LiDAR jest agnostyczny wobec materiału — równie skutecznie mierzy sól, piasek, rudę, drewno, klinkier cementowy, cukier czy frakcje recyklingu, ponieważ metoda skanuje powierzchnię optycznie i nie zależy od przewodności ani stałej dielektrycznej.
Dlaczego LiDAR, a nie radar, ultradźwięki czy waga taśmowa — wyjaśnia strona Dlaczego LiDAR; cztery konfiguracje OWL EYE® opisuje sekcja Rozwiązania.
Dlaczego stałe sensory zamiast dronów? ＋
Stałe sensory są zawsze włączone. Bez pozwoleń lotniczych, bez operatora w gotowości, bez okna pogodowego — system mierzy podczas zmian nocnych, w deszczu, wewnątrz magazynów, gdzie drony nie mogą latać. Dlatego OWL EYE® STOCKPILE instaluje 3D-LiDAR na stałe na dachach, masztach lub konstrukcji hali: każda godzina operacyjna produkuje dane inwentaryzacyjne.
Drony nadal mają swoje miejsce dla bardzo dużych otwartych placów lub trudno dostępnych geometrii. Oferujemy to też, jako usługę Drone Survey — ale jako uzupełnienie stałej instalacji, nie zastępstwo.
Czym jest ciągły monitoring zapasów materiałów sypkich? ＋
Ciągły monitoring zapasów materiałów sypkich to bieżące, prowadzone w czasie rzeczywistym ewidencjonowanie stanów hałd — zazwyczaj za pomocą 3D-LiDAR, a nie ręcznych pomiarów geodezyjnych. W przeciwieństwie do rocznej inwentaryzacji, która dostarcza tylko pojedynczego ujęcia, system oparty na LiDAR pracuje całą dobę i co zmianę aktualizuje objętość, masę i tonaż. Luka pomiędzy kwitami wagowymi, księgowaniami ERP i fizycznym stanem magazynowym znika.
W porównaniu z obchodami, lotami dronów lub wizytami geodety korzyść operacyjna jest rozstrzygająca: brak przestojów, brak okien zakazu lotów, brak zależności od pogody. Zamiast tego — opatrzony znacznikiem czasu trójwymiarowy model blokowy po każdym cyklu skanowania, stanowiący podstawę śledzenia FIFO, wykrywania martwych zapasów i czystego bilansu materiałowego między przyjęciem, składowaniem a wydaniem.
OWL EYE® STOCKPILE realizuje tę zasadę w halach magazynowych i na placach zewnętrznych: stacjonarne czujniki 3D-LiDAR zamontowane na dachu, masztach oświetleniowych lub konstrukcji budynku, jeden pulpit dla logistyki, sprzedaży i raportowania. Architektura i klienci referencyjni pod Stockpile monitoring; pełne portfolio pod Rozwiązania.
Czym jest pomiar hałd? ＋
Pomiar hałdy to proces wyznaczania objętości — a na jej podstawie tonażu — hałdy, czyli usypiska materiału sypkiego, takiego jak ruda, węgiel, kruszywa, sól, zboże czy zrębki drzewne. Wynikiem jest liczba (metry sześcienne, tony), która zasila inwentaryzację, śledzenie FIFO, bilans materiałowy i raportowanie ustawowe.
W przemyśle dominują cztery metody: ręczny pomiar taśmą i tyczką (powolny, wymaga wyłączenia, ±2-3 %), fotogrametria lotnicza z drona (szybka na otwartych placach, 1–3 % przy osnowie naziemnej i 3–5 % bez niej, zależna od pogody, brak pokrycia w hali), terrestrial laser scanning (klasa geodezyjna, <1 %, ale periodyczny — audyty jednorazowe) oraz stacjonarny LiDAR zamontowany na dachach lub masztach (±1 %, ciągły 24/7, w hali i na zewnątrz).
OWL EYE® STOCKPILE realizuje podejście stacjonarnego LiDAR: na stałe zainstalowane czujniki 3D-LiDAR dostarczają pomiar hałdy w czasie rzeczywistym z dokładnością ±1 %. Każdy skan jest archiwizowany jako trójwymiarowy model blokowy, co umożliwia śledzenie FIFO, eliminację martwych zapasów, uzgodnienia inwentaryzacyjne z kwitami wagi pomostowej oraz raportowanie przepustowości na zmianę. Dla jednorazowych audytów klasy geodezyjnej oferujemy również skan naziemny jako usługę Bulk Inventory.
Jakie materiały sypkie OWL EYE® STOCKPILE mierzy? ＋
Każdy stały materiał sypki o zdefiniowanej powierzchni — sól, potas, cukier, zrębki drewna, pellet, biomasa, węgiel, koks, wapień, żwir, rudy, złom, koncentraty mineralne, recyklat. 3D-LiDAR rejestruje geometrię powierzchni niezależnie od koloru lub składu materiału; konwersja objętości na masę jest kalibrowana per materiał poprzez pojedynczy współczynnik gęstości.
Przypadki brzegowe: ekstremalnie odbijające materiały (czysta blacha miedziana, polerowane hałdy metalu) lub całkowicie przezroczyste — dla tych dodajemy do instalacji uzupełniający typ sensora.

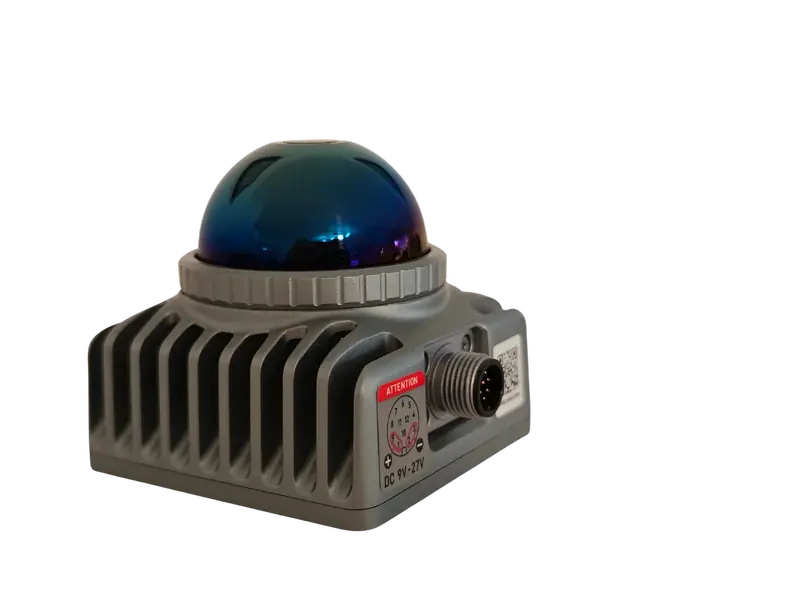

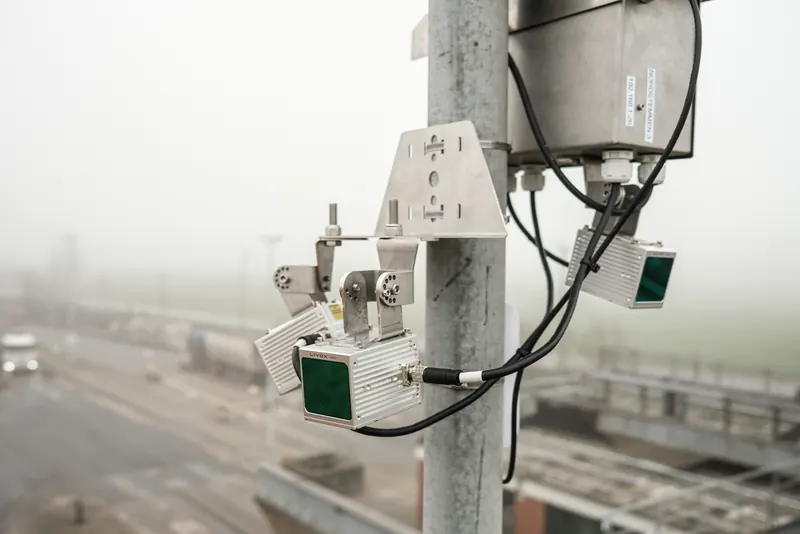

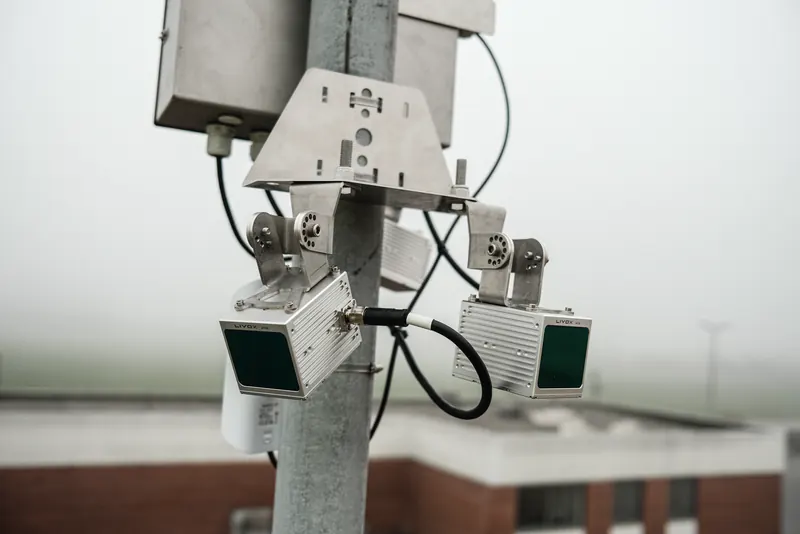

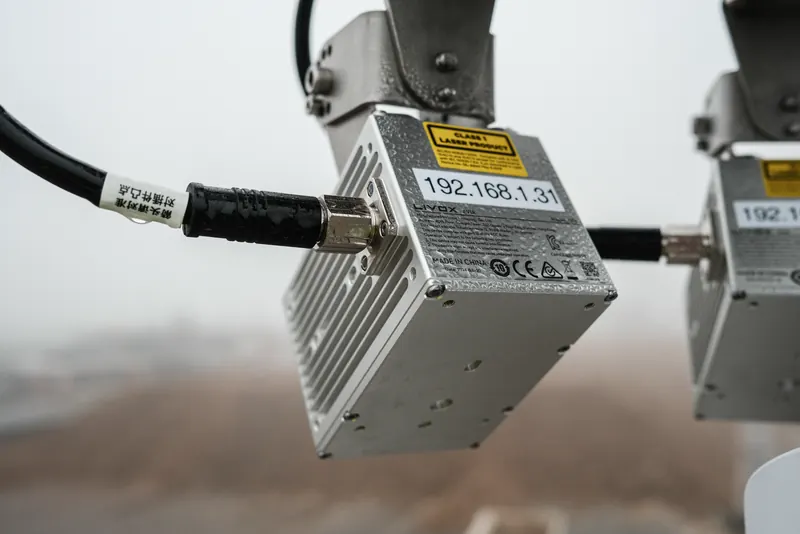

Jakiego sprzętu używa system pomiaru hałd za pomocą LiDAR? ＋
Stacjonarny system pomiaru hałd za pomocą LiDAR wykorzystuje kilka czujników LiDAR 3D — na przykład Livox Avia lub Mid-360; w tej samej instalacji można łączyć czujniki innych producentów, takich jak Hesai czy Pepperl+Fuchs. Czujniki są osadzone w uchwytach ze stali nierdzewnej z osłoną przed warunkami atmosferycznymi (stopień ochrony IP65+, od −40 do +80 °C, opcjonalne czyszczenie sprężonym powietrzem przeciw pyłowi), montowanych na dachach, masztach oświetleniowych, słupach energetycznych lub konstrukcji budynku, i komunikują się przez WLAN, LTE, Ethernet lub światłowód. Dostarczane przez nas czujniki: sensory LiDAR i akcesoria.
Pomiar hałd LiDAR działa na zasadzie czasu przelotu (Time-of-Flight). Każdy czujnik emituje krótkie impulsy laserowe i mierzy czas odbicia od powierzchni hałdy. Z milionów impulsów na sekundę czujnik rekonstruuje gęstą trójwymiarową chmurę punktów hałdy — odległość i kąt dla każdego punktu.
Instalacja stała wykorzystuje kilka czujników zamontowanych nad hałdą — na dachu budynku, na masztach, na konstrukcji zwałowarko-ładowarki — z nakładającymi się stożkami, dzięki czemu cała hałda jest pokryta bez stref cienia. Następnie potok oprogramowania przekształca chmurę punktów w zamkniętą siatkę powierzchniową, oblicza objętość względem zapisanej posadzki referencyjnej i stosuje skalibrowaną wartość gęstości nasypowej w celu wyznaczenia tonażu. Wielokąty rysowane w dashboardzie dzielą objętości według boksu, gatunku lub klienta.
LiDAR jest bezdotykowy, pracuje 24/7 przy każdym oświetleniu i działa przez pył dzięki przetwarzaniu sygnału multi-echo — czujnik analizuje pierwsze i ostatnie odbicie oddzielnie, ignorując echa unoszącego się pyłu i wybierając stałą powierzchnię hałdy. Patrz OWL EYE® STOCKPILE dla systemu produkcyjnego oraz /why-lidar/ dla uzasadnienia technologicznego względem radaru, ultradźwięków i wag pomostowych.
Jak dokładny jest pomiar objętości hałd z użyciem LiDAR? ＋
Pomiar objętości hałd przy użyciu stacjonarnych czujników 3D-LiDAR osiąga w skalibrowanej instalacji dokładność objętościową na poziomie ±1 %. Liczba pochodzi z eksploatacji produkcyjnej — K+S (hałdy soli w magazynach otwartych), Nordzucker (hałdy syropu cukrowego i bunkry buraków), proFagus (hałdy drewna na zewnętrznych placach), Aurubis (hałdy koncentratu) i Sachtleben Minerals — a nie z laboratoryjnej deklaracji. Resztkowa niepewność wynika przede wszystkim z gęstości materiału, a nie z geometrycznej akwizycji: LiDAR mierzy objętość bezpośrednio; przeliczenie na tonaż zależy od wilgotności, granulacji i zagęszczenia podczas składowania.
Porównanie metod: fotogrametria z drona dostarcza 1–3 % na objętości przy pomierzonej osnowie naziemnej i 3–5 % bez niej, zależnie od wysokości lotu, oświetlenia i rozkładu punktów kontrolnych. Naziemny skan laserowy ze skanerem klasy geodezyjnej Riegl VZ-1000 osiąga <1 % jako pojedyncza akwizycja, ale nie jest to tryb ciągły. Stacjonarne systemy multi-LiDAR plasują się na ±1 % i zapewniają decydującą przewagę: każda zmiana, każda godzina, bez przestoju, bez pilota, bez obchodu.

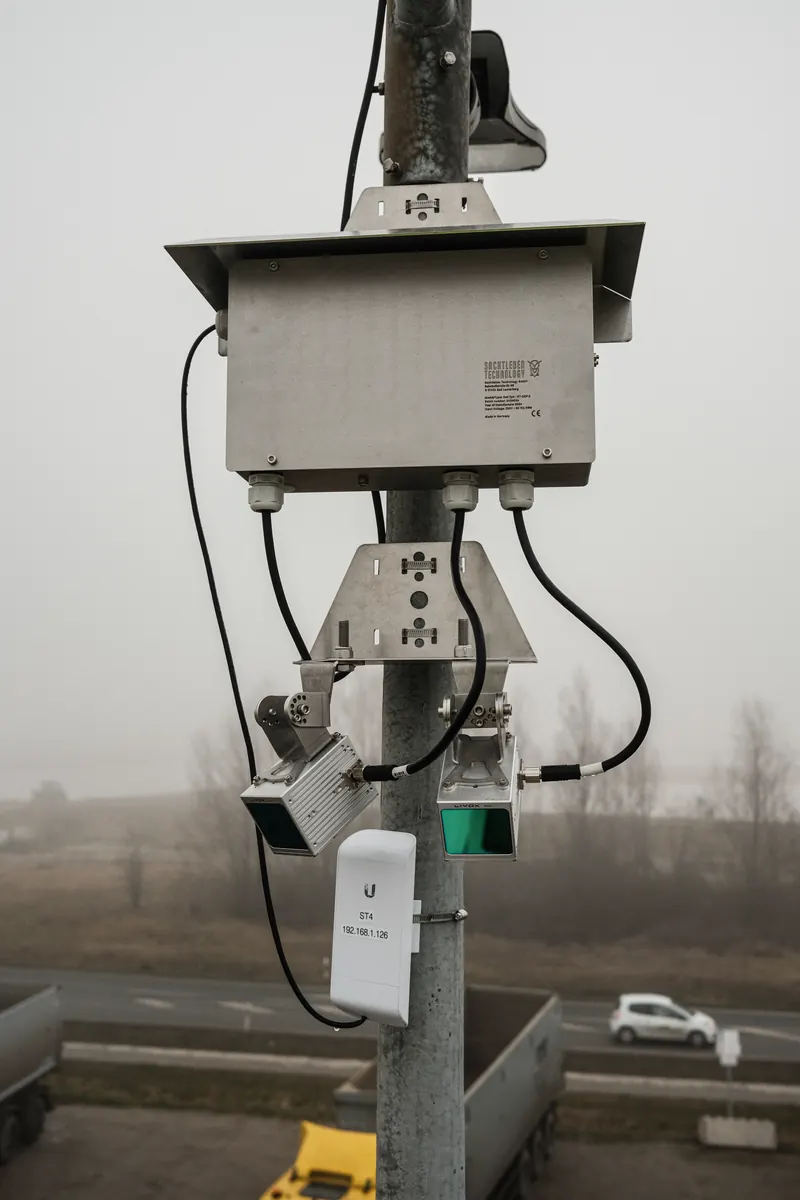

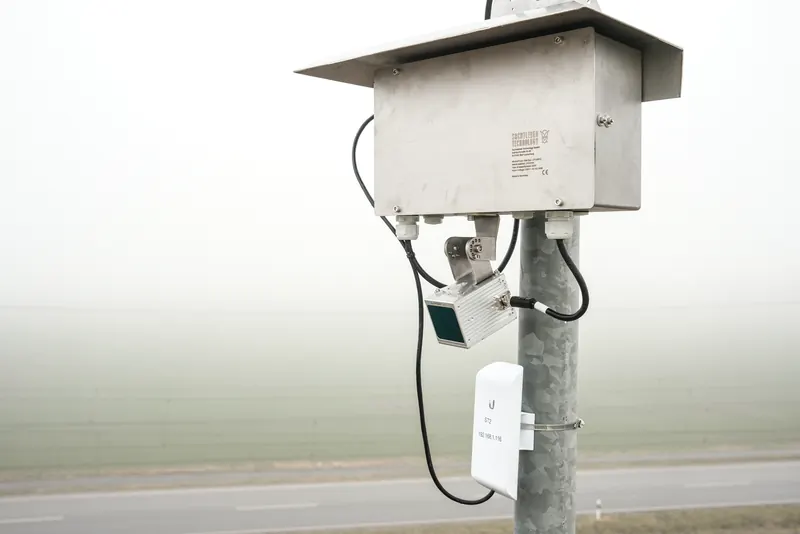

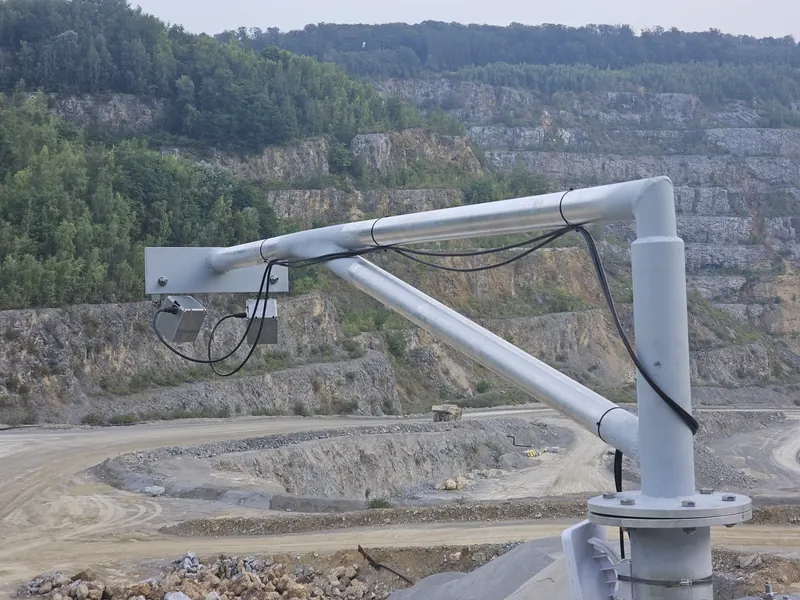

OWL EYE® STOCKPILE instaluje czujniki na dachu, masztach oświetleniowych lub konstrukcji budynku w trybie pod klucz; kalibracja to jednorazowy krok na miejscu względem skanu referencyjnego. Architektura czujników, referencje i integracja na stronie Stockpile volume measurement.
Jak dokładny jest pomiar hałd przy użyciu LiDAR? ＋
Stacjonarny multi-sensorowy LiDAR zapewnia dokładność objętościową ±1 % przy pomiarze hałd w warunkach przemysłowych — wartość zmierzona w aktywnych zakładach, a nie w laboratorium. Liczba ta jest powtarzalna w przypadku kopuł klinkieru cementowego, magazynów soli, hałd rudy, silosów cukru i placów zrębków drzewnych.
Osiągalną dokładność określają trzy czynniki: kalibracja gęstości materiału (przeliczenie z m³ na tony jest tylko tak dobre, jak model gęstości — kalibrujemy dla każdego materiału i każdego zakresu wilgotności), pokrycie czujników i ich nakładanie się (wystarczająca liczba czujników z nakładającymi się stożkami eliminuje strefy cienia na hałdzie) oraz ograniczanie wpływu pyłu (przetwarzanie multi-echo plus, w razie potrzeby, programowe filtry pyłu dostrojone pod konkretną lokalizację). Jeżeli te trzy elementy są poprawnie zrealizowane, ±1 % utrzymuje się 24/7.
Dla kontekstu: terrestrial laser scanning klasy geodezyjnej osiąga >99 % dokładności (<1 % błędu) — lepiej, ale wyłącznie dla periodycznych jednorazowych audytów, ponieważ wymaga obecności operatora na miejscu. Fotogrametria z drona plasuje się na 1–3 % przy pomierzonej osnowie naziemnej i 3–5 % bez niej i jest zależna od pogody. Stacjonarny LiDAR na ±1 % w trybie ciągłym to optymalny punkt operacyjny. Wdrożenia referencyjne: K+S (sól), Nordzucker (cukier), proFagus (węgiel drzewny), Aurubis (koncentrat miedzi), Sachtleben Minerals (baryt). Patrz /stockpile/ dla systemu i /why-lidar/ dla porównania technologii.
Ile sensorów potrzebuje moja hala? ＋
To zależy od geometrii hałdy, układu boksów i kształtu materiału. Konkretne punkty odniesienia z typowych instalacji:
- Boks magazynowy 10 × 20 m: zwykle jedna platforma — i często pojedyncza platforma pokrywa dwa sąsiednie boksy.
- Długi boks magazynowy 12 × 50 m: dwie platformy na boks. Gdy wiele takich boksów stoi obok siebie, dwie platformy zwykle pokrywają dwa boksy razem.
- Duża hala 100 × 100 m z wieloma strefami lub hałdami: co najmniej 6-12 platform, w zależności od kształtów hałd, wewnętrznych podpór i linii widzenia.
Wyższe pozycje montażowe pokrywają większy obszar na platformę. Optymalny układ obliczamy podczas obchodu na miejscu przed jakąkolwiek wyceną, w tym analiza martwych punktów — płacą Państwo tylko za platformy, których faktycznie potrzebują.
Jak OWL EYE® monitoruje hałdy rud w hutach i zakładach górniczych? ＋
Place składowe rud — rudy żelaza, miedzi, boksytu, manganu, koncentratów niklu — to środowiska o ciągłym przepływie, w których ruch zwałowarek, ładowarek hałdowych i przenośników nie ustaje. Wysłanie ekipy geodezyjnej jest niebezpieczne, przeloty dronów dają jedynie obraz chwilowy, a czujniki poziomu typu bunkrowego pomijają geometrię mieszania.
OWL EYE® zapewnia monitoring hałd rud za pomocą trwale zamontowanych czujników LiDAR 3D na masztach lub konstrukcji budynku. Chmury punktów łączą się w jeden model blokowy uwzględniający pozycję zwałowarki i ładowarki hałdowej: proporcje warstw mieszanych, zapas w poszczególnych strefach oraz wiekowanie FIFO są śledzone automatycznie z dokładnością objętości ±1%. Pulpit łączy się ze sterowaniem wsadem, MES i ERP poprzez REST, OPC UA i SAP — zamieniając plac rudy z szacunku w liczbę tonażu na żywo.
Jak OWL EYE® monitoruje hałdy kruszyw i boksy materiałowe? ＋
Place kruszyw — piasek, żwir, kruszony kamień, kruszywa z recyklingu, frakcje z rozbiórek — zwykle dzielą się na sekcyjne boksy o różnym uziarnieniu i klasie. Pomiary manualne nie nadążają za dziennym obrotem, kwity wagowe rejestrują wyłącznie przyjęcie, a uzgadnianie poziomów w poszczególnych boksach odbywa się zwykle „na oko".
OWL EYE® STOCKPILE zapewnia ciągły monitoring hałd kruszyw z LiDAR 3D montowanego nad placem. Pojedynczy zespół czujników pokrywa wiele boksów; poligony rysowane w pulpicie oddzielają objętości według boksu, klasy lub rezerwacji klienta. Każdy skan aktualizuje zapas w boksach, krzywe przyjęcia/odbioru oraz wiekowanie — dzięki czemu wysyłka, sprzedaż i raportowanie urzędowe pracują na tej samej, aktualnej liczbie. Przepustowość przenośników przesypowych rejestruje OWL EYE® VOLUME FLOW na tej samej platformie.
Jak OWL EYE® monitoruje hałdy odpadów i złomu? ＋
Place odpadów i złomu to przypadek najtrudniejszy: materiał heterogeniczny, szybko zmieniająca się geometria, zmienna gęstość nasypowa, pył oraz obowiązek prawny raportowania tego, co rzeczywiście znajduje się na terenie. Same dane z wagi samochodowej ukrywają zapas odpadów pomiędzy przyjęciem a wysyłką, a gęstość nasypowa, od której zależy obliczenie masy, jest w istocie szacunkiem.
OWL EYE® STOCKPILE zapewnia monitoring hałd odpadów poprzez bezpośredni pomiar objętości za pomocą trwale zainstalowanego LiDAR 3D — dokładność ±1% samej geometrii hałdy, bez konieczności przyjmowania założeń o gęstości. Wewnętrzne hale magazynowe złomu, zewnętrzne place metali, bunkry RDF/SRF oraz strumienie odpadów budowlanych są obsługiwane na tej samej platformie. Strefy wiekowania sygnalizują długo zalegające zapasy odpadów, zanim staną się problemem compliance lub obciążeniem pożarowym; objętość w poszczególnych strefach uzgadnia kontrakty odbiorowe i raporty urzędowe.
Jak OWL EYE® monitoruje hałdy klinkieru i koncentratów? ＋
Składowiska klinkieru i hałdy koncentratów mineralnych mają wspólny trudny profil: materiał o wysokiej wartości, ścierny pył, wiekowanie FIFO istotne dla jakości oraz młyny po stronie procesu, które oczekują stabilnej mieszanki. Pomiary ręczne są wolne i niebezpieczne; radary poziomu w silosach pomijają geometrię stref niezbędną do mieszania.
OWL EYE® STOCKPILE zapewnia monitoring hałd koncentratów za pomocą LiDAR 3D montowanego nad placem na konstrukcji budynku lub masztach — ciągłe pokrycie kopuł klinkieru, budynków koncentratów oraz podłużnych pól mieszania, dokładność objętości ±1% pomimo pyłu. Zapas koncentratu w poszczególnych strefach, proporcje pola mieszania oraz pozycje zwałowarki/ładowarki hałdowej zasilają sterowanie wsadem młyna i logikę homogenizacji. Każdy pomiar jest archiwizowany jako model blokowy 3D ze znacznikiem czasu, dzięki czemu wiekowanie materiału można odpytywać wstecz.
Co oznacza pomiar w czasie rzeczywistym w OWL EYE®? ＋
W OWL EYE® pomiar w czasie rzeczywistym oznacza, że czujnik, jednostka przetwarzania brzegowego oraz pulpit odświeżają się w ciągłej pętli — zwykle w ciągu kilku sekund od nowego skanu, a nie minut czy zmian. Każdy wariant działa w tej samej pętli:
- Volume Flow — liniowe skany przekroju zintegrowane z prędkością taśmy, aktualizowane wielokrotnie na sekundę dla bieżącej objętości / przepływu masy.
- Stockpile — LiDAR 3D nad placem wykonuje pełny skan co minutę lub co zmianę (konfigurowalne), dzięki czemu pulpit odzwierciedla każde przyjęcie, odbiór lub przesypanie w ciągu kilku sekund od zakończenia.
- Truck Terminal — skan przejazdowy ok. 8 s, ładunek opublikowany zanim pojazd dojedzie do wyjazdu.
- Bunkers & Feeders — ciągłe próbkowanie poziomu napełnienia z częstotliwością poniżej sekundy.
„Czas rzeczywisty" w tym kontekście to czas od fizycznej zmiany do wartości w sterowni, a nie tylko odświeżenie wyświetlacza. Przepustowość, poziom napełnienia oraz alarmy progowe docierają do Państwa SCADA, SAP lub Power BI w tym samym cyklu skanowania — dzięki czemu operator reaguje na to, co się dzieje, a nie na to, co wydarzyło się godzinę temu.
Jak OWL EYE® integruje się z SAP, OPC UA i Power BI? ＋
OWL EYE® dostarczany jest z tym samym zestawem integracyjnym we wszystkich wariantach — Volume Flow, Stockpile, Truck Terminal, Bunkers & Feeders oraz Mobile Mapping. Integracja z SAP wykorzystuje natywne konektory SAP ABAP, które księgują zdarzenia objętości lub masy bezpośrednio w module produkcji (MM, PP, QM), dzięki czemu tonaże, ruchy magazynowe i przepływy materiałów pozostają zsynchronizowane bez warstwy pośredniczącej.
Do sterowania procesem w czasie rzeczywistym udostępniamy udokumentowany serwer OPC UA oraz REST API. Objętość, przepływ masy, poziom napełnienia i alarmy progowe docierają do DCS, SCADA, PLC lub MES w ciągu kilku sekund od każdego skanu. Dla starszej automatyki dodajemy Modbus TCP oraz 4–20 mA na tej samej jednostce brzegowej.
Dla analityki integracja z Power BI czyta ten sam zbiór pomiarowy poprzez REST lub widok SQL — jedno źródło prawdy o pomiarach w czasie rzeczywistym dla operacji, ERP i BI. Każdy interfejs jest udokumentowany i wchodzi w skład pakietu standardowego; wdrożenie kontenerowe pozwala Państwa działowi IT uruchomić OWL EYE® lokalnie, w strefie DMZ lub w chmurze prywatnej.
Jak OWL EYE® STOCKPILE radzi sobie z pyłem klinkierowym w cementowni? ＋
Silosy klinkieru i hale wstępnego mieszania należą do najbardziej zapylonych środowisk na terenie zakładu — drobny pył wraz z resztkowym ciepłem z wylotu chłodnika zamgli każdy czujnik optyczny, który nie jest do tego przystosowany. Głowice OWL EYE® BUNKER / STOCKPILE wdrażane w cementowniach to obudowy ze stali nierdzewnej o klasie IP65, z oknem optycznym przedmuchiwanym według harmonogramu impulsem sprężonego powietrza (zwykle co 30 minut wewnątrz hali klinkieru).
Sam LiDAR 3D przebija się przez pył zawieszony w powietrzu, uśredniając wielokrotne odbicia na voxel — dokładność pozostaje w granicach ±1% objętości materiału nawet podczas odbioru. Dla agresywnych atmosfer chlorkowych wokół chłodnika dostarczamy wariant odporny na korozję. System pracuje 24/7 bez nadzoru operatora.
Jak OWL EYE® integruje się z systemem sterowania młyna cementowego? ＋
Każda głowica OWL EYE® udostępnia objętość, tonaż oraz zapas z uwzględnieniem wieku stref jako tagi OPC UA oraz endpointy REST. W cementowni typowe okablowanie wygląda następująco: LiDAR 3D → serwer brzegowy na obiekcie → PLC młyna (Siemens PCS 7, ABB 800xA lub Rockwell) przez OPC UA, plus równoległy kanał do historiana zakładowego (PI, Aspen IP.21).
Dla nadawy pieca oraz młyna cementowego system dostarcza poziom napełnienia silosu na żywo co minutę, dzięki czemu operator może bilansować wstępne mieszanie, młyn surowca oraz pobór z młyna końcowego bez ręcznych pomiarów. Po stronie ERP (SAP S/4HANA, IFS) przesyłamy tonaż na koniec zmiany jako iDoc lub wywołanie REST do API dokumentów materiałowych.
Zobacz zabezpieczenie przed przepełnieniem silosu dla wariantu z certyfikacją bezpieczeństwa.
Jaki jest typowy zwrot z inwestycji OWL EYE® w cementowni? ＋
Dla zintegrowanej cementowni przerabiającej 1,5–3 Mt klinkieru rocznie trzy największe oszczędności układają się mniej więcej tak:
- Martwe zapasy: LiDAR po stronie odbioru typowo ujawnia 3–6 % objętości hałdy, która była nieosiągalna lub zestarzała się — przy 25–35 € za tonę cementu ten odzyskiwalny zapas jest wart 150 tys.–400 tys. € jednorazowo.
- FIFO + jakość: strefy z kontrolą wieku ograniczają mieszanie klinkieru poza specyfikacją o 1–2 %, unikając kampanii poza klasą jakości.
- Unikanie wagi pomostowej: wewnętrzne transfery do młyna cementu przestają obciążać legalizowaną wagę, zwalniając 30–60 minut na zmianę.
Zwrot z inwestycji w sprzęt w typowej konfiguracji cementowni wynosi 9–18 miesięcy.

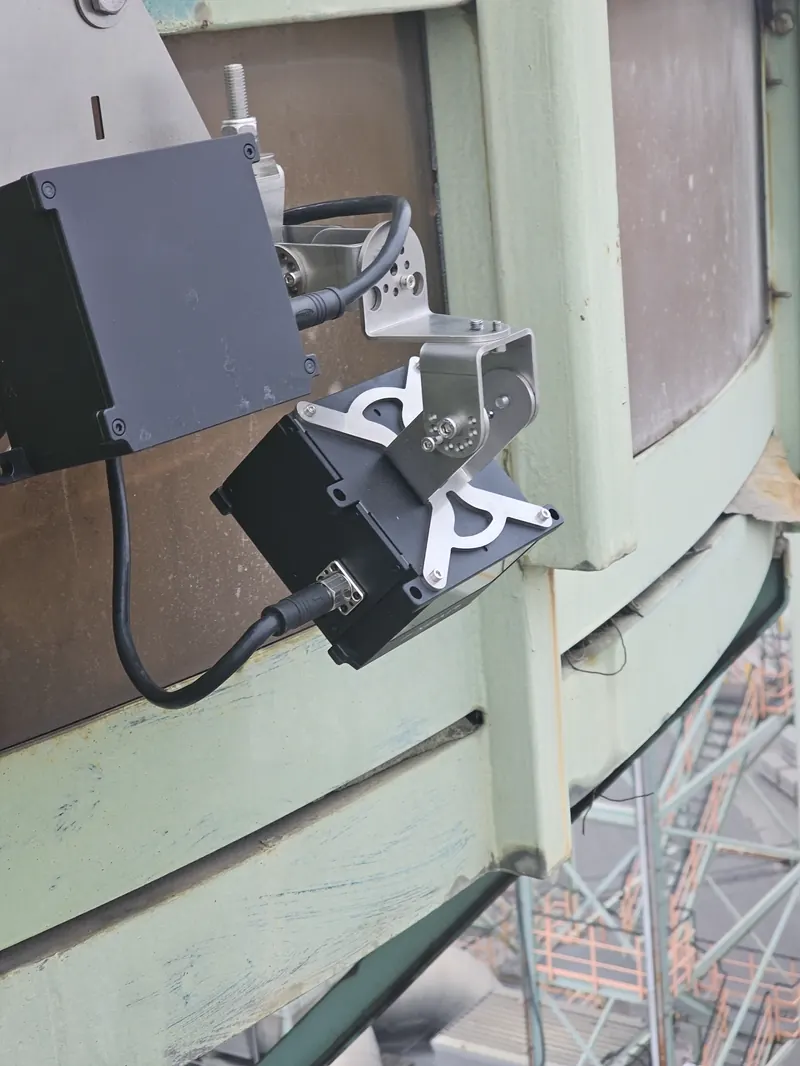

Czy OWL EYE® może mierzyć hałdy w pobliżu wielkiego pieca lub pieca EAF? ＋
Tak — i jest to jeden z przypadków zastosowania, do którego dostarczamy najbardziej wzmocnione obudowy. Wsad spiekalniczy, place koksu, zbiorniki rudy kawałkowej i hale złomu przy piecu EAF znajdują się blisko promieniowania cieplnego od pieca oraz pyłu tlenków żelaza unoszącego się w powietrzu. Standardowa głowica ze stali nierdzewnej w klasie IP65 toleruje temperaturę otoczenia do około 60 °C; dla linii widoczności na żarzącą się żużel lub w pobliżu otworu spustowego dokładamy aktywnie chłodzoną osłonę i okno z ekranem termicznym.
Skaner 3D-LiDAR przebija się przez pył koksowy i rudny, ponieważ pracujemy na długościach fali w podczerwieni znacznie powyżej szczytu rozpraszania światła widzialnego, a wiele odbić na voxel jest uśrednianych. Dokładność objętości pozostaje w granicach +/- 1 % na hałdzie koksu nawet podczas pełnego odbioru. Czujnik pracuje 24/7 bez interwencji operatora.
W jaki sposób OWL EYE® przekazuje dane do systemu Level 2 wielkiego pieca? ＋
W hucie warstwa automatyki procesowej Level 2 (zazwyczaj Primetals, SMS digital lub rozwiązanie własne) potrzebuje czystego, oznaczonego czasem sygnału tonażu na materiał na minutę — spiek, koks, ruda kawałkowa, dodatki. OWL EYE® dostarcza go przez OPC UA bezpośrednio do modelu rozkładu wsadu L2, a równolegle do historiana (PI, IBA-PDA) na potrzeby długoterminowej analizy metalurgicznej.
Dla konwertora BOF i hali złomu EAF integracja jest szersza: 3D-LiDAR → serwer brzegowy → system MES huty (PSI Metals, QuMES) przez REST, dzięki czemu optymalizacja składu wsadu pracuje na zmierzonych, a nie nominalnych objętościach złomu. Buyback ERP (SAP S/4HANA) zamyka pętlę uzgodnień surowcowych. Sygnał jest ciągły, w czasie rzeczywistym — bez ręcznego pomiaru, bez liczenia samochodów, bez comiesięcznego pomiaru geodezyjnego.
Jaki zwrot z inwestycji zapewnia OWL EYE® w hucie stali? ＋
Huty stali zazwyczaj uzasadniają system trzema pozycjami:
- Martwe zapasy koksu i rudy: po stronie odbioru typowo ujawnia się 4–8 % hałdy, którą pomiary geodezyjne podwójnie policzyły lub która zestarzała się za frontem odbioru. Na placu koksu o pojemności 200 kt przy cenie 280–350 € za tonę daje to jednorazowe odzyskanie 2–5 mln € w księgach.
- Dokładność wsadu L2: precyzyjniejszy stosunek spieku do koksu obniża zużycie koksu o 2–4 kg/tHM — przy piecu o wydajności 3 Mt/rok klaster czujników zwraca się znacznie poniżej roku.
- Unikanie wagi pomostowej: wewnętrzne transfery między placem a stockhouse'em przestają kolejkować się na legalizowanej wadze.
Pełny model TCO znajduje się na stronie weighbridge alternative.
Czy OWL EYE® potrafi mierzyć heterogeniczny materiał recyklingowy o zmiennych gęstościach? ＋
Tak — recyklaty, złom i mieszane odpady to typowe cele OWL EYE® STOCKPILE. 3D-LiDAR mierzy geometrię powierzchni, dlatego sygnał objętości jest niezależny od tego, co znajduje się w hałdzie: rozdrobniony metal, mieszane tworzywa sztuczne, bele papieru, paliwo z odpadów (RDF), stłuczka szklana, fragmenty e-odpadów — wszystko to po prostu powierzchnie nad znanym poziomem podłoża.
Przeliczenie na masę to część wrażliwa na skład materiału. Rozwiązujemy to na dwa sposoby: poprzez współczynnik gęstości dla każdego wielokąta strefy (jedna liczba na produkt) lub — przy bardzo zmiennym podawaniu — przez kroczącą kalibrację gęstości powiązaną z informacją zwrotną z wagi pomostowej co 50 ciężarówek. Operatorzy widzą objętość w czasie rzeczywistym, natomiast tonaż wygładza się do tolerancji ±2 % na rzeczywiście heterogenicznych hałdach. Sygnał IR widzi przez unoszący się pył papieru i tworzyw sztucznych bez problemu.
Jak OWL EYE® integruje się ze SCADA zakładu recyklingowego? ＋
Zakłady sortowania i zakłady odzysku surowców pracują zwykle na SCADA postawionej na szkielecie PLC Siemens S7-1500 lub Beckhoff, z HMI Wonderware / AVEVA lub Ignition. OWL EYE® podłącza się jednocześnie na trzy sposoby:
- Tagi OPC UA dla bieżącej objętości, tonażu i wieku strefowego — odbierane przez SCADA dla poziomów lejów, alarmów napełnienia bunkrów i bilansowania prędkości podawania do rozdrabniarki lub sortera optycznego.
- REST / MQTT dla MES (np. AMCS, RecyClass) — zamykanie pętli rozliczenia wejście kontra wyjście na zmianę.
- iDoc / REST do ERP dla SAP S/4HANA lub branżowych ERP recyklingowych (Enwis, RSAG) na potrzeby raportów tonażu na koniec dnia i raportów zapasów o wartości księgowej.
Zobacz zabezpieczenie silosów przed przepełnieniem dla wariantu bunkra z certyfikacją bezpieczeństwa.
Jaki jest ROI OWL EYE® w zakładzie recyklingowym? ＋
Zakłady recyklingowe odnotowują zazwyczaj trzy oszczędności:
- Odzysk martwych zapasów: na placu mieszanych recyklatów rutynowo ujawniamy 5–10 % objętości hałdy, której nie wychwycił wcześniejszy ręczny pomiar — przy 40–180 € za tonę posortowanego wyjścia daje to jednorazowo 100–600 tys. €.
- Unikanie wagi pomostowej dla przesunięć wewnętrznych: przerzuty ładowarką kołową między zatoką przyjęcia a podawaniem rozdrabniarki przestają obciążać wagę legalizowaną dla obrotu handlowego, uwalniając 20–40 minut na zmianę i usuwając stałe wąskie gardło.
- Premia jakościowa na wyjściu: strefowe śledzenie wieku umożliwia ścisłe FIFO na trudnych do składowania frakcjach (RDF, papier) i pozwala uniknąć obniżenia klasy jakościowej.
Zwrot z inwestycji w sprzęt w średniej wielkości MRF mieści się w przedziale 10–18 miesięcy.

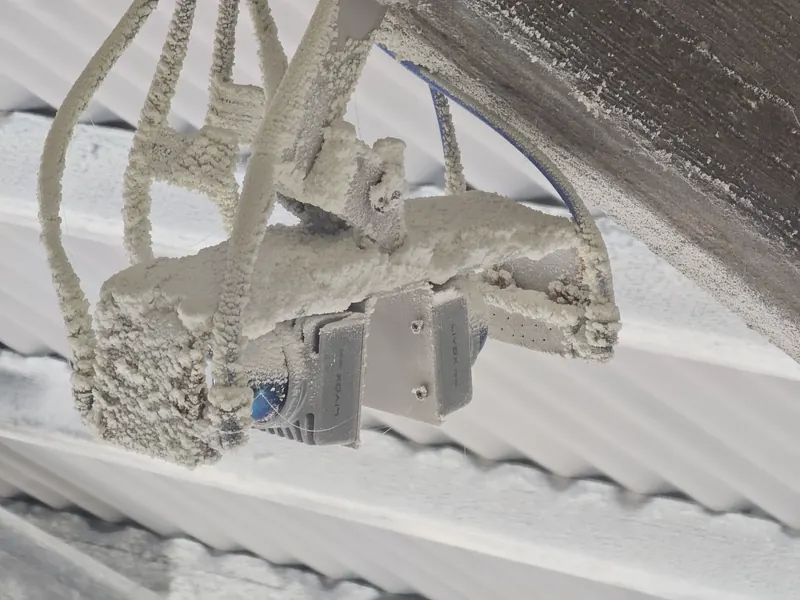

Jak OWL EYE® radzi sobie ze zbrylaniem soli i korozyjnymi atmosferami halogenkowymi? ＋
Magazyny soli mają dwa uporczywe problemy dla każdego czujnika: powietrze bogate w chlorki koroduje zwykłą stal nierdzewną, a zbrylanie powierzchni zmienia gęstość nasypową w czasie. Głowice OWL EYE® dostarczane do kopalń soli i baz soli drogowej wykorzystują wariant obudowy odpornej na korozję — powlekane aluminium lub utwardzaną stal nierdzewną z uszczelnionym okienkiem optycznym, IP65 oraz wbudowaną grzałką i kontrolą punktu rosy, które tłumią kondensację mogącą w przeciwnym razie napędzać wżery chlorkowe.
Zbrylanie nie wprowadza w błąd pomiaru geometrii (powierzchnia jest nadal mierzona z dokładnością ±1 %), zmienia natomiast masę na metr sześcienny. Pulpit obsługuje współczynnik gęstości dla każdej strefy, który operatorzy mogą rekalibrować dla każdego magazynu i sezonu. Czujniki pracują 24/7 i wymagają kontroli wzrokowej co 6 miesięcy oraz corocznego czyszczenia okienka.
Jak OWL EYE® łączy się z ERP i systemem ekspedycji w bazie soli? ＋
Działalność z solą drogową i solą przemysłową jest sterowana ekspedycją — szczytowe zimowe poranki przesuwają tysiące ton w ramach kontraktów z administracją publiczną. OWL EYE® STOCKPILE podłącza się do tego stosu na dwóch poziomach:
- ERP: SAP S/4HANA, Microsoft Dynamics 365 lub branżowy ERP magazynu (np. wewnętrzny K+S, ekspedycja Compass) — push REST lub iDoc całości stanu, tonażu na strefę i zamknięcia miesięcznego o wartości księgowej.
- Ekspedycja / TMS: bieżąca objętość na magazyn zasila planer załadunku ciężarówek, dzięki czemu dyspozytor może wstępnie zarezerwować tonaż bez ręcznego obchodu po ciemku.
Wewnątrz magazynu system działa również jako alternatywa dla wagi pomostowej dla ruchów wewnętrznych — utrzymując wagę legalizowaną dla obrotu handlowego wolną dla ciężarówek wyjazdowych w ramach kontraktów.
Jaki ROI zapewnia OWL EYE® w działalności solnej? ＋
Kopalnie soli i bazy soli drogowej odnotowują zazwyczaj trzy pozycje:
- Odzysk martwych zapasów: w hali soli drogowej o pojemności 100–250 kt rutynowo ujawniamy 4–7 % objętości hałdy, którą ręczne pomiary podwójnie liczyły między strefami — przy 60–90 € za tonę daje to jednorazowy odzysk księgowy 240 tys. – 1,5 mln €.
- Unikanie wagi pomostowej w dniach szczytowych: wewnętrzne przesunięcia w hali przestają zatykać kolejkę przy wadze legalizowanej dla obrotu handlowego, co jest tym, co stanowi wąskie gardło okna ekspedycyjnego w śnieżny poranek.
- Zbrylanie + FIFO: strefy ze śledzeniem wieku zmniejszają udział zbrylonego zapasu powierzchniowego, który ładowarka musi rozkruszać.
Zwrot dla instalacji wielkości bazy mieści się w przedziale 8–14 miesięcy.
Czy wilgotność zboża wpływa na dokładność OWL EYE® STOCKPILE? ＋
3D-LiDAR mierzy geometrię powierzchni hałdy zboża, a sygnał ten jest niezależny od zawartości wilgoci — pszenica przy 12 % i pszenica przy 16 % wyglądają dla czujnika identycznie. Dokładność objętości pozostaje w granicach ±1 % niezależnie od warunków.
Wilgotność wpływa na przeliczenie objętości na masę, ponieważ gęstość nasypowa zboża zmienia się o około 0,7–1,2 % na każdy punkt procentowy wilgotności powyżej bazowej wartości magazynowania. Pulpit radzi sobie z tym za pomocą współczynnika gęstości dla każdej strefy, który operatorzy ustawiają dla każdej partii przyjęcia lub który automatyzujemy poprzez odczyt sondy wilgotności w czerpaku elewatora i korektę w czasie rzeczywistym. Dokładność masy netto w zarządzanym elewatorze zbożowym mieści się zazwyczaj w granicach ±1,5 %, co jest znacznie poniżej normalnej zmienności kampanii wagi pomostowej.
Jak OWL EYE® łączy się z PLC elewatora zbożowego i systemem zarządzania silosami? ＋
Elewatory zbożowe zwykle pracują na PLC Siemens S7 lub Allen-Bradley na liniach transportowych, a na tym poziomie znajduje się system zarządzania silosami (np. Cimbria SMS, AgriLogic, Bühler MERCATOR). OWL EYE® natywnie obsługuje odpowiednie protokoły:
- OPC UA dla bieżącej objętości silosów i magazynów płaskich — odbierane przez PLC do zabezpieczenia przed przepełnieniem i kierowania przenośnikami.
- REST / Modbus TCP dla systemu zarządzania silosami — tonaż na komorę, wiek na strefę, bilans przyjęcia kontra wydania.
- Push do ERP (SAP S/4HANA, Microsoft Dynamics lub ERP-y zbożowe takie jak Cultura, NextFarm) na potrzeby zamknięcia miesięcznego i inwentaryzacji kont klientów.
W połączeniu z licencją zabezpieczenia silosów przed przepełnieniem pętla jest zamknięta zarówno dla księgowości, jak i dla bezpieczeństwa.
Jaki ROI zapewnia OWL EYE® w elewatorze zbożowym? ＋
Elewatory zbożowe i mieszalnie pasz odnotowują zazwyczaj trzy oszczędności:
- FIFO + straty: w magazynie płaskim o pojemności 50–100 kt strefy ze śledzeniem wieku zmniejszają udział zboża, które przekracza próg psucia, o 0,5–1,5 % — przy 200–280 € za tonę daje to 100–400 tys. € rocznie odzyskanego produktu pierwszej jakości.
- Martwe strefy: LiDAR po stronie odbioru ujawnia 2–4 % objętości hałdy, do której ładowarka przestała sięgać — księgowane jednorazowo do zapasu końcowego.
- Unikanie wagi pomostowej: przesunięcia wewnętrzne między magazynem płaskim a silosem przestają obciążać wagę legalizowaną dla obrotu handlowego.
Dodając redukcję comiesięcznych ręcznych pomiarów (bez wspinania się, bez taśmy laserowej, bez arkusza kalkulacyjnego), zwrot z inwestycji w elewatorze średniej wielkości wynosi 10–16 miesięcy.
Czy OWL EYE® radzi sobie ze zmiennością gęstości nasypowej zrębki drzewnej i biomasy? ＋
Tak — i właśnie w tym stacjonarny 3D-LiDAR wyraźnie przewyższa zliczanie ciężarówek lub samą wagę taśmową. Zrębka drzewna, paliwo z odpadów drzewnych, kora i surowiec peletowy różnią się gęstością nasypową w zakresie 250–450 kg/m³ zależnie od wilgotności, mieszanki gatunków i zagęszczenia. 3D-LiDAR mierzy geometrię powierzchni, dlatego sygnał objętości pozostaje dokładny z tolerancją ±1 % niezależnie od gęstości.
Przeliczenie objętości na masę odbywa się strefowo: operatorzy ustawiają gęstość dla każdego produktu (świerk korowany, mieszanka drewna liściastego, pelet) i dla każdej partii przyjęcia. W zakładach z zasilaniem kotła system może odczytywać analizator wilgotności na taśmie i korygować gęstość w czasie rzeczywistym. Efekt końcowy: sterownik kotła otrzymuje czysty sygnał ciągłego tonażu, a nie funkcję schodkową z kwitu wagi pomostowej.
Jak OWL EYE® integruje się z systemem sterowania tartaku lub zakładu biomasowego? ＋
Tartaki i zakłady peletowe pracują zwykle na PLC Siemens, Beckhoff lub Allen-Bradley w linii produkcyjnej, z systemem MES (np. MiCROTEC, USNR, LIGNUM) i ERP (SAP S/4HANA, Microsoft Dynamics, branżowe T-Wood / Profitree) na poziomie nadrzędnym. Elektrociepłownie biomasowe wykorzystują systemy DCS takie jak Siemens PCS 7 lub ABB 800xA.
OWL EYE® dostarcza objętość, tonaż i wiek strefowy poprzez:
- OPC UA do PLC / DCS dla bieżącego bilansowania zasilania kotła lub placu kłód w tartaku.
- REST / MQTT do MES dla inwentaryzacji per produkt i rozliczenia na koniec zmiany.
- Push do ERP dla zamknięcia miesięcznego i raportowania kont klientów.
Zobacz zabezpieczenie silosów przed przepełnieniem dla bezpieczeństwa silosów peletowych w wariancie z certyfikacją bezpieczeństwa.
Jaki jest okres zwrotu dla OWL EYE® w tartaku lub zakładzie biomasowym? ＋
Place drewna i biomasy odnotowują zazwyczaj trzy oszczędności:
- Martwe zapasy + rzetelność gęstości: plac zrębki o pojemności 30–80 kt regularnie ujawnia 5–9 % objętości hałdy, której nie wychwyciły ręczne pomiary lub którą zawyżały/zaniżały założenia gęstości nasypowej — przy 40–70 € za tonę suchej zrębki daje to jednorazowo 60–500 tys. €.
- Stabilność zasilania kotła: ciągły sygnał tonażu ogranicza odchylenia MW kotła o 1–3 %, redukując nieplanowane wyłączenia i współspalanie paliw kopalnych.
- Unikanie wagi pomostowej: ruchy wewnętrzne między placem paliwa z odpadów drzewnych a silosem przestają obciążać wagę legalizowaną dla obrotu handlowego.
W typowej elektrociepłowni biomasowej zwrot z inwestycji w sprzęt mieści się w przedziale 10–18 miesięcy.
Czy OWL EYE® jest bezpieczny w silosach cukru z ryzykiem wybuchu pyłu? ＋
Pył cukrowy stanowi atmosferę wybuchową (strefy pyłowe ATEX 20/21/22), a każdy czujnik instalowany w silosie cukru lub magazynie cukru rafinowanego musi posiadać odpowiednią certyfikację. OWL EYE® dostarczany jest w wariancie z certyfikatem ATEX dla stref pyłowych 20, 21 i 22, z odpowiadającą opcją strefy gazowej tam, gdzie obecne są rozpuszczalniki.
Okno optyczne jest uszczelnione w klasie IP65, obudowa jest odporna na korozję dzięki higroskopijnej zawartości chlorków cukru, a zaplanowany impuls sprężonego powietrza utrzymuje okno w czystości. Wewnątrz silosu nie ma części ruchomych ani źródła zapłonu. Zasilanie i dane opuszczają strefę przez certyfikowane bariery. Pełne szczegóły ATEX znajdują się na stronie silo overfill protection; ten wariant ma również certyfikat bezpieczeństwa funkcjonalnego do zastosowania w łańcuchu bezpieczeństwa ochrony przed przepełnieniem.
Jak OWL EYE® integruje się z systemem MES i ERP cukrowni? ＋
Cukrownie rafineryjne i cukrownie buraczane uruchamiają na warstwie procesowej system DCS Siemens PCS 7 lub ABB 800xA, nad nim MES (np. PARSEC TrakSYS, AVEVA MES, Bühler MES), a na warstwie ERP system SAP S/4HANA. OWL EYE® STOCKPILE i OWL EYE® BUNKER dostarczają ciągłe dane o objętości i tonażu do wszystkich trzech warstw:
- OPC UA dla aktualnych poziomów silosów cukru surowego, cukru rafinowanego i melasy — konsumowane przez DCS na potrzeby ochrony przed przepełnieniem oraz balansowania zasilania krystalizatorów.
- REST do MES dla uzgodnień zmianowych i zarządzania FIFO w magazynach cukru rafinowanego.
- iDoc do SAP S/4HANA do księgowania dokumentów materiałowych i zamknięcia miesięcznego.
W połączeniu z licencją silo overfill protection z certyfikatem ATEX ten sam sprzęt obsługuje również łańcuch bezpieczeństwa.
Jaki zwrot z inwestycji zapewnia OWL EYE® w cukrowni rafineryjnej? ＋
Producenci cukru zazwyczaj uzasadniają OWL EYE® trzema pozycjami:
- FIFO cukru rafinowanego: składowany cukier biały, który traci jakość premium z powodu starzenia, to największa pojedyncza możliwa do uniknięcia strata na końcu rafinerii. Wielokąty stref z kontrolą wieku obniżają obniżki jakościowe o 0,5–1,5 % — przy 450–600 € za tonę produktu premium daje to 200 tys.–900 tys. € rocznie w średniej rafinerii.
- Martwe zapasy cukru surowego: LiDAR po stronie odbioru regularnie ujawnia 3–6 % objętości hałdy, którą ręczna inwentaryzacja pominęła.
- Łańcuch bezpieczeństwa ATEX: zastąpienie mechanicznych łączników przepełnienia mierzonym poziomem ciągłym eliminuje powtarzające się koszty przeglądów.
Zwrot z inwestycji w sprzęt w średniej rafinerii plasuje się na poziomie 8–14 miesięcy.
Czym jest system pomiaru hałd? ＋
System pomiaru hałd to zainstalowana na stałe instalacja pomiarowa, która automatycznie rejestruje objętość i tonaż hałd materiałów sypkich — bez wchodzenia geodety na hałdę i bez lotu dronem. Podstawowe komponenty to czujniki 3D (LiDAR, w niektórych produktach radar lub kamery) zamontowane nad obszarem składowania, jednostka obliczeniowa, która przekształca chmury punktów w objętości, oraz warstwa oprogramowania, która przekazuje wyniki do dashboardów i systemów ERP.
Decydującą różnicą w stosunku do usługi pomiarowej jest ciągłość: usługa dostarcza jedną liczbę na wizytę — system dostarcza liczbę w każdym cyklu skanowania, co godzinę, co zmianę lub na żywo. W ten sposób pomiar hałd zmienia się z corocznego terminu inwentaryzacji w operacyjny strumień danych dla FIFO, planowania załadunku i bilansu materiałowego.
OWL EYE® STOCKPILE jest takim systemem: stacjonarne czujniki 3D-LiDAR, dokładność objętości ±1 %, każdy skan archiwizowany jako trójwymiarowy model blokowy — dostarczany pod klucz, łącznie z montażem, kalibracją i integracją SAP/OPC UA.
Jak działa bezkontaktowy pomiar hałd w czasie rzeczywistym? ＋

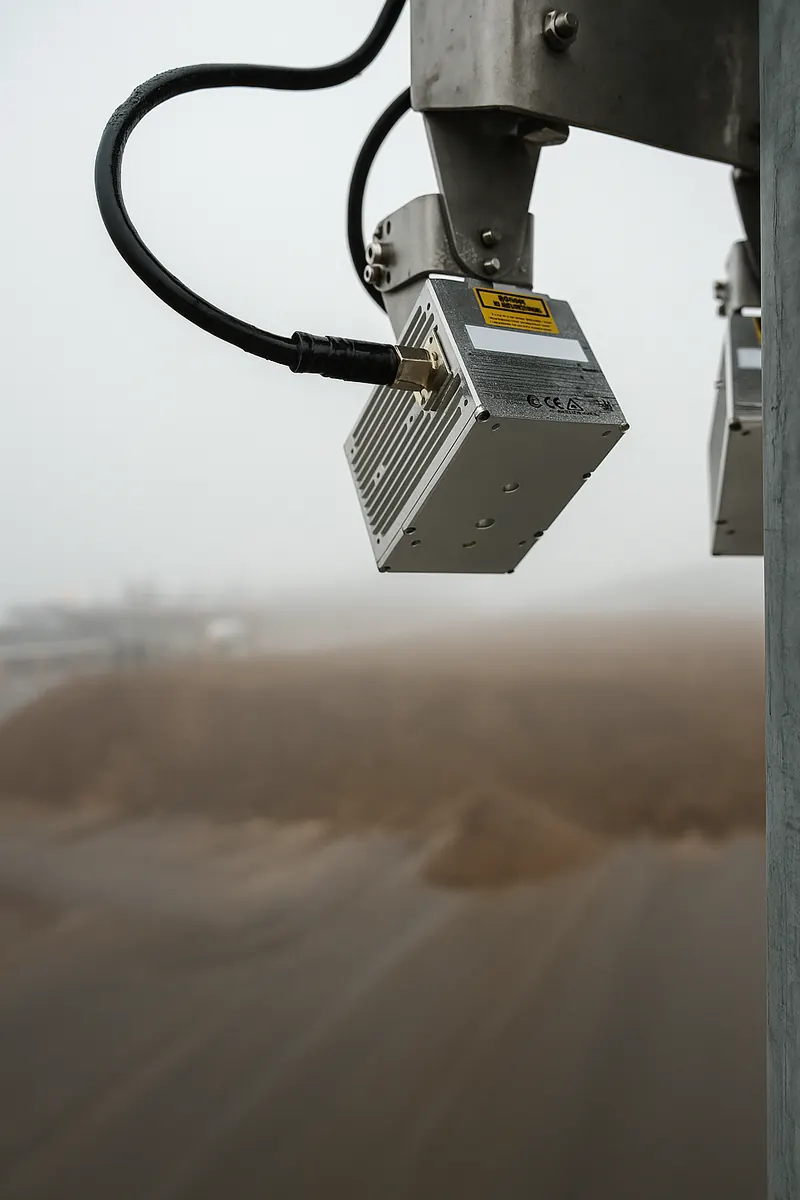

Bezkontaktowy pomiar hałd oznacza, że ani człowiek, ani urządzenie nie dotyka hałdy: czujniki 3D-LiDAR zamontowane na dachu, na masztach oświetleniowych lub na konstrukcji budynku omiatają powierzchnię materiału bezpiecznymi dla oczu impulsami laserowymi. Każdy przebieg tworzy chmurę punktów całej geometrii hałdy; nakładające się stożki skanowania eliminują strefy cienia.
Część „czasu rzeczywistego" dzieje się w oprogramowaniu: każdy cykl skanowania jest przeliczany na objętość (m³) i — poprzez gęstość nasypową właściwą dla danego materiału — na tonaż, a następnie w ciągu sekund zapisywany w dashboardzie oraz w interfejsach takich jak REST, OPC UA czy SAP. Bez przestojów, bez stref zamkniętych, bez okna pogodowego: pomiar odbywa się podczas normalnej pracy ładowarek i przenośników, w hali i na zewnątrz, w dzień i w nocy.
W praktyce to różnica między „ostatni pomiar w marcu" a „stan na 14:03". OWL EYE® STOCKPILE zapewnia ten bezkontaktowy pomiar hałd w czasie rzeczywistym z dokładnością objętości ±1 % — sprawdzony w pracy produkcyjnej m.in. u K+S, Nordzucker i proFagus.
Pomiar hałd dronem czy stacjonarny LiDAR — na czym polega różnica? ＋
Obie metody tworzą trójwymiarowy model hałdy — różnica leży w częstotliwości, pokryciu i kosztach bieżących.
Pomiar dronem to usługa: pilot wykonuje nalot nad placem składowym, fotogrametria lub LiDAR lotniczy przekształca zdjęcia w model, a raport przychodzi po kilku dniach. Dokładność przy dobrej osnowie punktów kontrolnych: 1–3 %. Sprawdza się to na dużych placach otwartych mierzonych co miesiąc lub co kwartał — ale jest zależne od pogody i światła dziennego, w halach latać się nie da, a każdy kolejny nalot kosztuje od nowa.
Stacjonarny system LiDAR to infrastruktura: czujniki montuje się raz, a potem każdy skan jest darmowy. Objętości aktualizują się ciągle z dokładnością ±1 %, w hali i na zewnątrz, i automatycznie zasilają ERP. Koszt jednego pomiaru nie jest jednak właściwą miarą: inwentaryzację wykonuje się dronem zwykle od jednego do czterech razy w roku, a za system stacjonarny płaci się z powodu czasu między nalotami, w którym luki inwentaryzacyjne rzędu 2–4 % wobec stanu księgowego pozostają niezauważone. Reguła praktyczna: jeżeli potrzebują Państwo tej liczby do sprawozdania finansowego, wystarczy nalot dronem; jeżeli do decyzji podejmowanych tego samego dnia — odbiór z hałdy, mieszanie, załadunek, wezwanie dostawy od dostawcy — właściwy jest system stacjonarny, który dodatkowo dostarcza dane FIFO i dane załadunkowe na żywo, jakich żaden pomiar okresowy nie zapewni.
Nasze portfolio uczciwie obejmuje obie strony: nalot dronem jako usługa dla potrzeb okresowych, OWL EYE® STOCKPILE dla pomiaru ciągłego. Co pasuje do Państwa przypadku, to kwestia 15-minutowej rozmowy, a nie skoku w nieznane — patrz również pełne porównanie LiDAR vs dron.
