OWL EYE® Volume Flow
Czym jest pomiar strumienia objętości na przenośniku taśmowym? ＋
Pomiar strumienia objętości to ciągła rejestracja strumienia materiału na pracującym przenośniku taśmowym — jako objętość w czasie (m³/h) zamiast ważonej masy. Czujnik LiDAR 2D nad taśmą skanuje profil poprzeczny materiału sypkiego linia po linii; z profilu i prędkości taśmy system oblicza strumień objętości w czasie rzeczywistym, z dokładnością ±1 %. Strumień masy jest wyprowadzany na podstawie skalibrowanej materiałowo gęstości nasypowej.
Różnica względem wagi taśmowej: brak ruchomych części, brak zużycia, brak rekalibracji po wymianie taśmy — plus obciążenie taśmy, profil wysokości i wykrywanie schodzenia taśmy, czego waga nigdy nie dostarcza. Przetwarzanie multi-echo oddziela pył zawieszony od profilu materiału. Szczegóły: OWL EYE® VOLUME FLOW; bezpośrednie porównanie: LiDAR kontra waga taśmowa.
Jak mierzy się strumień objętości materiału na przenośniku taśmowym — waga taśmowa, miernik radiometryczny, radar czy LiDAR? ＋
Strumień materiału na przenośniku taśmowym mierzy się albo masowo, albo objętościowo. Waga taśmowa waży materiał przez krążniki na tensometrycznych czujnikach siły: 0,5–1 % dokładności masowej po kalibracji, ale z mechanicznym zużyciem i okresową rekalibracją. Miernik radiometryczny (izotopowy) wyznacza obciążenie taśmy z tłumienia źródła promieniotwórczego: bezkontaktowo, lecz z zezwoleniami, osłonami i kosztem utylizacji źródła. Czujniki mikrofalowe lub radarowe dają punktowy sygnał obciążenia bez profilu przekroju. Wolumetryczny LiDAR skanuje przekrój materiału linia po linii i z prędkości taśmy oblicza strumień objętości (m³/h), a z gęstości nasypowej — strumień masy (t/h): ±1 %, bez kontaktu, bez zużycia, z profilem załadunku.
W praktyce waga taśmowa pozostaje referencją dla ważenia legalizowanego; do sterowania procesem, doposażenia bez przebudowy przenośnika i monitoringu wielu taśm OWL EYE® VOLUME FLOW to bezkontaktowy pomiar strumienia objętości na przenośniku taśmowym. Siedem metod pomiaru na taśmie w porównaniu: pomiar przepływu na przenośniku taśmowym — 7 metod; dla hałd i bunkrów: sześć metod pomiaru objętości materiałów sypkich.
Czym jest wolumetryczny pomiar taśmy przenośnikowej? ＋
Wolumetryczny pomiar taśmy przenośnikowej to bezkontaktowe rejestrowanie przekroju materiału przesuwającego się po taśmie przenośnikowej — w czasie rzeczywistym przeliczane na strumień objętościowy (m³/h) i, z gęstością materiału, na strumień masowy (t/h). W odróżnieniu od wagi taśmowej, która waży ładunek przez konstrukcję taśmy, system wolumetryczny mierzy rzeczywisty profil geometryczny materiału sypkiego nad taśmą.
OWL EYE® VOLUME FLOW realizuje wolumetryczny pomiar taśmy przenośnikowej za pomocą jednego czujnika 2D-LiDAR zamontowanego 0,5 do 1,5 m nad taśmą. Czujnik skanuje linia po linii, prostopadle do kierunku taśmy. Każdy skan staje się przekrojem profilu; zintegrowany w czasie z prędkością taśmy daje ciągłe, bezzużyciowe dane o objętości i przepływie masowym — z dokładnością ±1 %, dostępne 24/7 przez panel, REST API i OPC UA.
Typowe zastosowania: zastępowanie lub uzupełnianie wag taśmowych w przypadku materiałów ściernych lub wilgotnych, monitorowanie przepustowości na długich liniach przenośnikowych, dostarczanie danych masowych na żywo do systemów SCADA / SAP / MES, wykrywanie nierównomiernego załadunku lub rozsypywania na krawędziach taśmy, zanim staną się problemem.
Czym jest optyczna waga taśmowa — i jak dokładna jest w porównaniu z mechaniczną wagą taśmową? ＋
Optyczna waga taśmowa mierzy strumień materiału na przenośniku taśmowym bezkontaktowo: czujnik laserowy lub LiDAR nad taśmą rejestruje przekrój poprzeczny załadunku; z przekroju i prędkości taśmy wynika strumień objętości w m³/h, a ze skalibrowanej gęstości nasypowej — strumień masy w t/h. Nie waży, lecz liczy z geometrii — dlatego bez czujników tensometrycznych, bez zużycia i bez ingerencji w trasę przenośnika przy montażu.
Mechaniczna waga taśmowa waży natomiast czujnikami siły pod taśmą: podlega legalizacji i pozostaje referencją dla ważenia rozliczeniowego (poniżej 0,25 %), ale między kalibracjami dryfuje zwykle o 2–3 %. OWL EYE® VOLUME FLOW to optyczna waga taśmowa oparta na LiDAR z dokładnością objętości ±1 % i bez dryfu, która dodatkowo dostarcza profil załadunku, obciążenie niesymetryczne i przesypywanie przez krawędzie taśmy. Bezpośrednie porównanie: waga taśmowa kontra pomiar objętościowy.
Jak obliczyć strumień masy w t/h ze zmierzonego strumienia objętości na przenośniku taśmowym? ＋
Strumień masy (t/h) = strumień objętości (m³/h) × gęstość nasypowa (t/m³). Strumień objętości daje przekrój zmierzony przez LiDAR pomnożony przez prędkość taśmy; gęstość nasypowa to współczynnik właściwy dla materiału. Przykład: 250 m³/h kruszywa wapiennego przy 1,5 t/m³ daje 375 t/h.
W OWL EYE® VOLUME FLOW gęstość nasypową kalibruje się dla każdego materiału przy uruchomieniu — względem ważenia referencyjnego (istniejąca waga taśmowa, waga samochodowa lub ważenie próbki) — i zapisuje jako profil materiału; zmiany wilgotności lub uziarnienia dostają własny profil. Wynik: strumień objętości i masy na żywo w m³/h i t/h z dokładnością objętości ±1 %, przez dashboard, REST lub OPC UA do systemu sterowania lub ERP. Objętość pozostaje wielkością pierwotną; tonaż jest tak dobry, jak skalibrowana gęstość. Podstawy: pomiar strumienia objętości na przenośniku taśmowym; kiedy waga taśmowa mimo to zostaje: waga taśmowa kontra pomiar objętościowy.
Jakie typy przenośników i przepływy materiału są obsługiwane? ＋
OWL EYE® VOLUME FLOW działa na standardowych taśmach korytkowych i płaskich, niezależnie od szerokości czy materiału — typowe instalacje pokrywają taśmy o szerokości od 600 mm do 2200 mm pracujące z 0,5 do 6 m/s. Gęstości nasypowe od lekkich zrębek drewna (~200 kg/m³) do gęstej rudy żelaza (~4000 kg/m³) są kalibrowane materiał po materiale przy uruchomieniu.
Skan poprzeczny 2D-LiDAR nie dotyka taśmy ani materiału, więc materiały sypkie ścierne, lepkie, gorące lub mokre nie są problemem. Taśmy nachylone i dwukierunkowe są obsługiwane.
Kiedy wolumetryczny LiDAR jest właściwym wyborem zamiast klasycznej wagi taśmowej? ＋
Wybierz wolumetryczny LiDAR (OWL EYE® VOLUME FLOW) zamiast wagi taśmowej, gdy zachodzi jeden z poniższych przypadków:
- Materiały ścierne, lepkie, gorące lub mokre — waga taśmowa szybko się zużywa lub rozkalibrowuje; bezkontaktowy czujnik LiDAR nad taśmą nie ma kontaktu z materiałem i nie ma żadnych mechanicznych części zużywających się.
- Doposażenie istniejącego przenośnika — montaż wagi taśmowej to ingerencja w trasę przenośnika: rama wagowa zajmuje miejsce istniejących stacji krążnikowych, taśma musi na ten czas stanąć, a potem następuje rektyfikacja i kalibracja odważnikami wzorcowymi. Czujnik LiDAR montuje się w kilka godzin na małej bramce nad taśmą — po krótkim montażu taśma już nie musi stawać.
- Potrzebujesz danych profilu, nie tylko masy — LiDAR widzi nierównomierny załadunek, rozsypywanie na krawędziach, anomalie wysokości profilu i może wyzwalać predykcyjne utrzymanie ruchu. Waga taśmowa raportuje tylko zintegrowaną masę.
- Wiele taśm w jednym zakładzie — jeden LiDAR na taśmę jest znacząco tańszy niż przebudowa konstrukcji wielu przenośników. Wszystkie dane trafiają do jednego panelu OWL EYE® z jednym zestawem API.
- Zmienna gęstość materiału — LiDAR mierzy najpierw geometrię; masa jest obliczana na podstawie kalibracji materiału. Waga taśmowa mierzy masę, ale nie potrafi podać objętości — a to właśnie jest kluczowe przy uzgadnianiu wejścia na hałdę.
Przy wadze taśmowej warto zostać, gdy masz pojedynczą, dobrze skalibrowaną, wysokoprzepustową taśmę z jednolitym materiałem i potrzebujesz legalizowanej dokładności wagowej (custody transfer <0,25 %). W niemal każdym innym scenariuszu przenośnikowym wolumetryczny LiDAR instaluje się szybciej, jest tańszy w utrzymaniu i dostarcza danych, których waga nie zapewnia.
Wielu naszych klientów stosuje oba rozwiązania: wagę taśmową jako okresowy punkt odniesienia do kalibracji masowej LiDAR, a LiDAR do ciągłego monitorowania i dodatkowych danych geometrycznych, których waga nie dostarczy.
Jaka jest alternatywa dla wagi taśmowej — i jak dokładne jest ważenie na taśmie w porównaniu z LiDAR? ＋
Alternatywą jest wolumetryczny pomiar na przenośniku taśmowym za pomocą LiDAR — tzw. optyczna waga taśmowa. Czujnik LiDAR 2D nad taśmą skanuje przekrój materiału linia po linii; z prędkością taśmy daje to strumień objętości (m³/h), a przez skalibrowaną gęstość nasypową — strumień masy (t/h), plus profil załadunku, którego waga nigdy nie widzi. Bez kontaktu, bez czujników tensometrycznych, bez zużycia, bez ingerencji w trasę przenośnika.
Dokładność: ważenie na taśmie osiąga 0,5–1 % masy na dobrze skalibrowanej taśmie i 0,25 % na wagach legalizowanych — ale dryfuje wraz z oblepieniem, zużyciem krążników i napięciem taśmy i wymaga okresowej rekalibracji. LiDAR mierzy ±1 % objętości po jednorazowej kalibracji referencyjnej i nie dryfuje; jego wartość masy zależy od stabilności gęstości (±1–2 % przy jednorodnym materiale sypkim, ±3–5 % przy zmiennych mieszankach). Do rozliczeń waga taśmowa pozostaje referencją; do sterowania procesem, doposażenia i zakładów z wieloma taśmami OWL EYE® VOLUME FLOW jest alternatywą — pełne porównanie: alternatywa dla wagi taśmowej.
Jaką dokładność może osiągnąć OWL EYE® VOLUME FLOW? ＋
Dokładność objętości to zwykle ±1% na skalibrowanej taśmie. Wyjście masowe (tony na godzinę) wynika z objętości × gęstości materiału, więc dokładność masy zależy od tego, jak stabilna jest gęstość nasypowa — dla materiałów jednorodnych (cukier, sól, piasek) zwykle ±1-2%, dla materiałów zmiennych (mieszany złom, recyklat) ±3-5%.
Wykonujemy jednorazową kalibrację gęstości przy uruchomieniu, a system stale weryfikuje względem danych z wagi taśmowej, jeśli ją Państwo macie — dryf poniżej 0,2%/rok w normalnej eksploatacji.
Jak mierzy się materiał sypki na przenośniku taśmowym? ＋
Materiał sypki na przenośniku taśmowym mierzy się poprzez zamontowanie skanera 2D-LiDAR w poprzek taśmy, który rejestruje tysiące linii przekroju poprzecznego na sekundę. Z każdego przekroju — kształtu profilu, wysokości, szerokości — oraz znanej prędkości taśmy system oblicza przepływ objętościowy w m³/h. Po skalibrowaniu gęstości materiału w tym samym kroku otrzymywany jest przepływ masowy w t/h. Metoda jest bezdotykowa, nie wykazuje zużycia mechanicznego i nie ingeruje w trasę przenośnika.
W porównaniu z wagą taśmową praktyczne zalety są wyraźne: brak konieczności zatrzymania taśmy przy montażu, brak maratonu kalibracyjnego z odważnikami wzorcowymi, brak ponownej regulacji czujników wagi po każdej wymianie taśmy. Skan dodatkowo dostarcza pełny profil załadunku — niesymetryczne obciążenie, zsypywanie z krawędzi taśmy, schodzenie taśmy z osi oraz zbrylanie są wykrywane jako oznaczone zdarzenia na długo przed wyrządzeniem szkód. Waga taśmowa daje jedną liczbę; skan LiDAR taśmy daje przepustowość oraz dane diagnostyczne przenośnika z jednego czujnika.

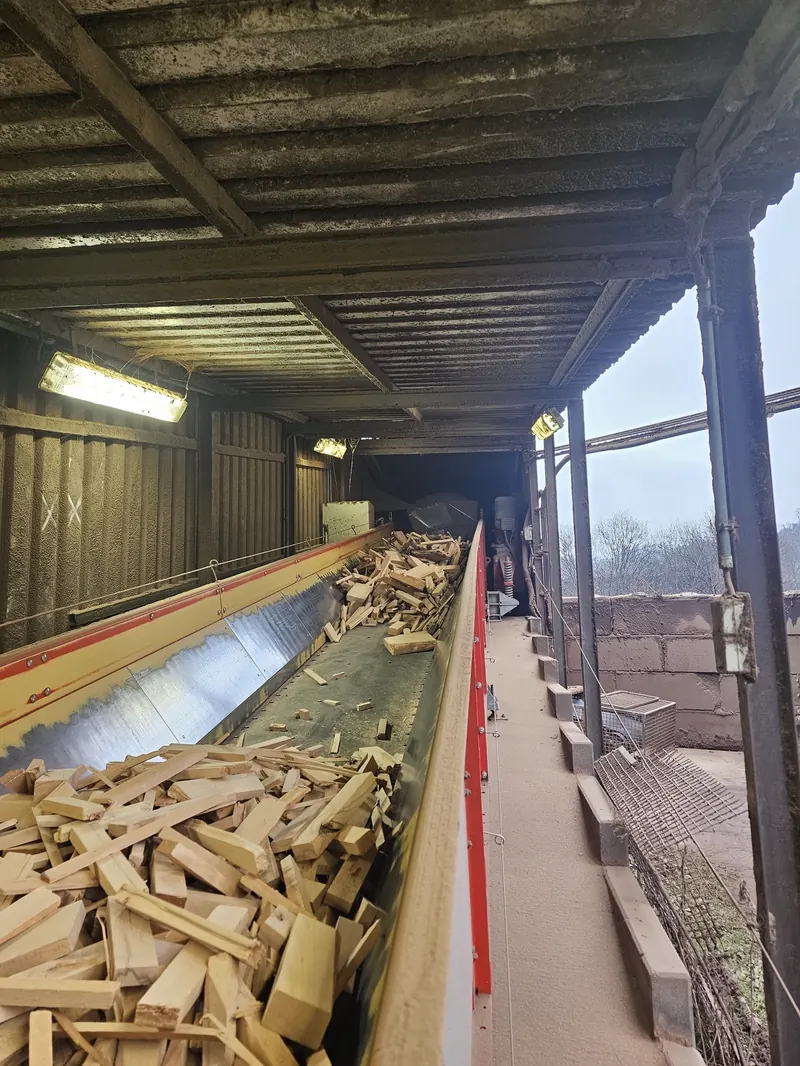

W portfolio OWL EYE® odpowiada za to VOLUME FLOW. Klienci referencyjni to m.in. K+S (taśmy solne), Nordzucker (przyjęcie buraka cukrowego) i proFagus (zrębki drzewne). Pełne porównanie z tradycyjnymi wagami taśmowymi znajduje się na stronie Dlaczego LiDAR.
Jak wygląda instalacja na istniejącym przenośniku? ＋

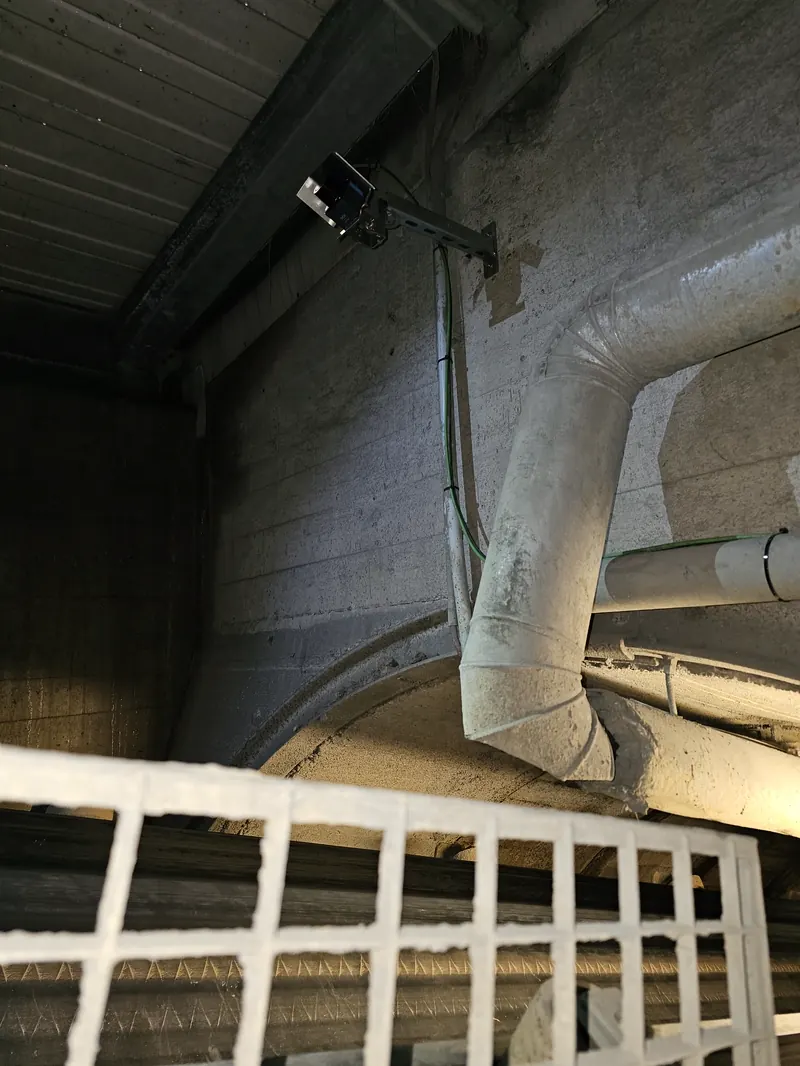

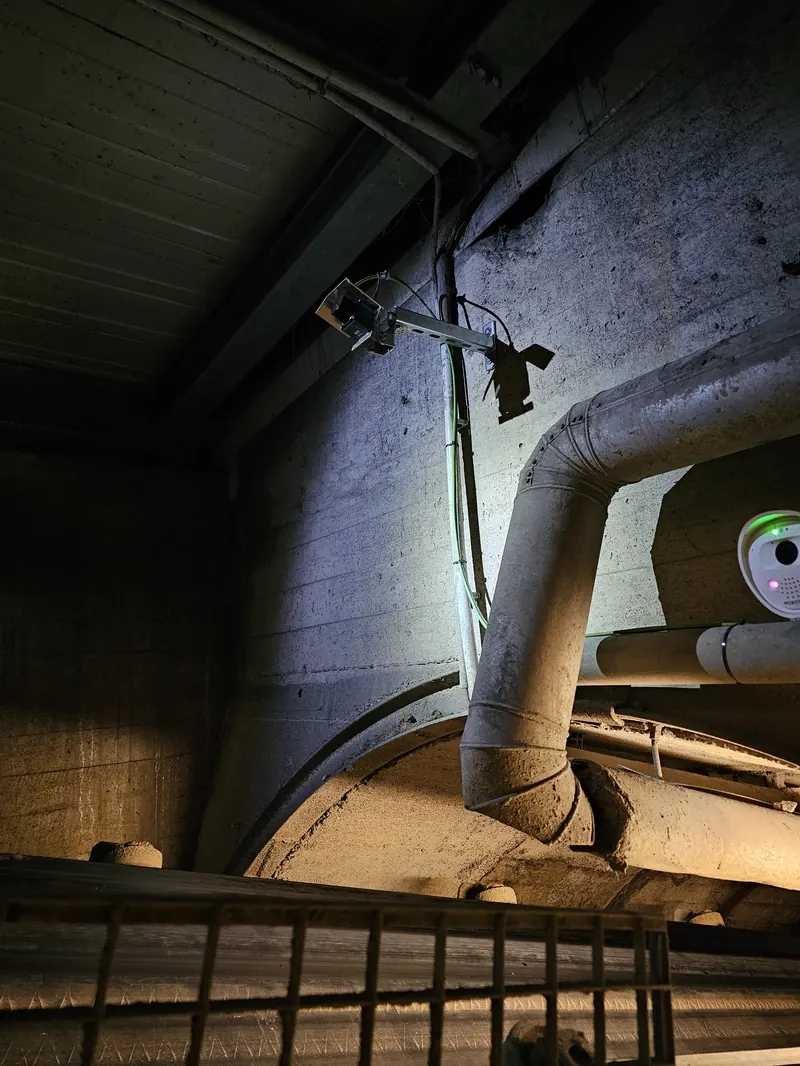

Jednostka skanu poprzecznego 2D-LiDAR jest montowana na małym wsporniku nad taśmą — zwykle 0,5 do 1,5 m nad materiałem. Montaż zajmuje kilka godzin na taśmę i nie wymaga przestoju taśmy, jeśli istnieje strukturalny dostęp boczny. Okablowanie to zasilanie + Ethernet do lokalnej szafy sterowniczej.
Łączny czas uruchomienia, w tym kalibracja materiału, to zwykle jedna zmiana na taśmę. Dostarczamy wspornik prefabrykowany pod geometrię Państwa taśmy — bez spawania na miejscu.
Jak dane docierają do naszego systemu SCADA / SAP / MES? ＋
Trzy standardowe interfejsy są dostępne od razu: REST API (JSON przez HTTPS), serwer OPC UA (standard branżowy dla SCADA / PLC) i konektor SAP IDoc dla ERP. Objętość, masa, przepustowość na minutę / godzinę / zmianę, alarmy — wszystko dostępne w czasie rzeczywistym.
Dashboard działa w Państwa przeglądarce; surowe dane żyją na naszym serwerze edge wewnątrz Państwa sieci. Brak zależności od chmury, brak potrzeby wychodzącego połączenia internetowego dla pętli produkcyjnej.
Czym OWL EYE® belt scanning różni się od wagi taśmowej? ＋
Waga taśmowa całkuje masę za pomocą celek pomiarowych w ramie przenośnika — jedna liczba, łączny przepływ. OWL EYE® belt scanning to skan poprzeczny 2D-LiDAR nad taśmą, który dla każdej linii rejestruje pełen profil ładunku: kształt, wysokość, rozkład, krawędzie.
Ta różnica jest rozstrzygająca. Waga taśmowa mówi Państwu ile; skan taśmy mówi dodatkowo, jak materiał leży — załadunek poza środkiem, asymetria profilu, przesypywanie przez krawędzie taśmy, schodzenie taśmy z toru, zużycie zsypu. Objętość (m³/h) i masa skalibrowana gęstością (t/h) są efektem ubocznym skanu.
Krótko: waga taśmowa waży. Skan taśmy dostarcza danych o przepływie i diagnostyki przenośnika z jednego bezdotykowego czujnika — bez ingerencji w trasę przenośnika, bez przebudowy ramy, bez cyklu rekalibracji. Przy niemal każdej modernizacji istniejącego przenośnika belt scanning instaluje się szybciej, zużywa mniej i dostarcza więcej informacji.
Jakie anomalie profilu ładunku na taśmie przenośnika potrafi wykryć OWL EYE®? ＋
OWL EYE® rejestruje pełen przekrój poprzeczny ładunku przy każdej linii skanu, dlatego każde odchylenie od oczekiwanego profilu staje się zgłaszalnym zdarzeniem. W praktyce system wykrywa:
- Załadunek poza środkiem — środek masy ładunku przesuwa się w lewo lub w prawo od osi taśmy, typowa oznaka zużytego lub źle ustawionego zsypu.
- Anomalie wysokości profilu — nagłe szczyty, spadki lub zagłębienia, wskazujące na zbrylanie, powstawanie sklepień po stronie podawania lub problem podajnika.
- Przesypywanie przez krawędzie taśmy — materiał wspinający się lub przelewający przez krawędź taśmy, rejestrowany w sposób ciągły zamiast dopiero po obchodzie porządkowym.
- Schodzenie taśmy z toru — cały profil dryfuje bocznie w skali wielu minut, najwcześniejszy widoczny sygnał problemów z krążnikami lub rolkami.
- Asymetryczny kształt profilu — profil ładunku stale opada w jedną stronę, oznaka nieszczelności listew uszczelniających lub zużytych wykładzin zsypu.
Każda anomalia jest konfigurowalna: próg, czas utrzymywania, histereza. Zdarzenia trafiają do Państwa CMMS, OPC UA, pulpitu lub na e-mail. Wynikiem jest strumień monitoringu profilu ładunku taśmy przenośnika, który zasila utrzymanie ruchu prewencyjne zamiast oczekiwania na awarię.
W jaki sposób skan taśmy 3D zasila utrzymanie ruchu prewencyjne? ＋
Skan taśmy 3D zamienia przenośnik w ciągłe źródło informacji o stanie — a ciągłe dane o stanie to dokładnie to, czego potrzebuje program utrzymania ruchu prewencyjnego.
OWL EYE® przesyła do Państwa systemu utrzymania ruchu trzy klasy sygnałów:
- Natychmiastowe zdarzenia anomalii — załadunek poza środkiem, przesypywanie, szczyty profilu. Każde zdarzenie jest opatrzone znacznikiem czasu i kierowane do Państwa CMMS lub styku OPC UA na potrzeby blokady lub zlecenia roboczego.
- Trendy powolnego dryfu — stopniowy dryf boczny profilu wskazuje na schodzenie taśmy z toru; stopniowa asymetria wskazuje na zużycie zsypu lub listew uszczelniających. Trend pojawia się dni lub tygodnie przed widoczną awarią.
- Bazowe relacje przepustowość–profil — dla danego materiału i prędkości podawania kształt profilu jest powtarzalny. Odchylenia od linii bazowej korelują ze zużyciem zsypu, problemami podajnika i nieprawidłowościami w wysypywaniu bunkrów.
Łącząc te strumienie z Państwa planem utrzymania ruchu, postoje przenośnika przesuwają się z reaktywnych na oparte o stan techniczny: zlecenie robocze powstaje przed awarią, a nie po. To jest utrzymanie ruchu prewencyjne zbudowane na danych, których waga taśmowa, czujnik krańcowy i obchód nigdy nie dostarczą.
